Toyota CH-R Revue Technique: Dysfonctionnement du capteur d'airbag avant gauche (B1615/14)

Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Systeme D'airbag / Dysfonctionnement du capteur d'airbag avant gauche (B1615/14)

DESCRIPTION

Le circuit du capteur d'airbag avant gauche se compose de l'ensemble de capteur d'airbag et du capteur d'airbag avant gauche.

Le capteur d'airbag avant gauche détecte les impacts sur le véhicule et envoie les signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés ou pas.

Le DTC B1615/14 est enregistré lorsqu'un dysfonctionnement est détecté dans le capteur d'airbag avant gauche.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Mode de test/Mode de vérification
B1615/14	Dysfonctionnement du capteur d'airbag avant gauche	L'une des conditions suivantes est remplie Dysfonctionnement du capteur d'airbag avant gauche Dysfonctionnement de l'ensemble de capteur d'airbag	Capteur d'airbag avant gauche Ensemble de capteur d'airbag	Ne s'applique pas au mode test/mode de vérification

Conditions de détection de DTC:

		Conditions de fonctionnement du véhicule
		Séquence 1	Séquence 2
Condition de diagnostic	Contacteur d'allumage en position ON	○	○
Etat du dysfonctionnement	Dysfonctionnement du capteur d'airbag avant gauche	○	-
Etat du dysfonctionnement	Dysfonctionnement de l'ensemble de capteur d'airbag	-	○
Durée de détection		-	-
Nombre de cycles		1 cycle(s)	1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

SCHEMA DE CABLAGE

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

PROCEDURE

1.	VERIFIER LE CAPTEUR D'AIRBAG AVANT GAUCHE

(a) Mettre le contacteur d'allumage en position OFF.

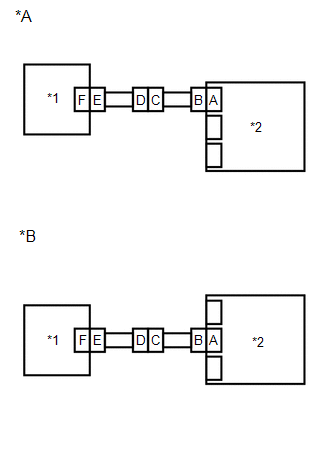

*A	avec système de classification d'occupant
*B	avec système de classification d'occupant
*1	Capteur d'airbag avant droit
*2	Ensemble de capteur d'airbag

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Brancher le câble sur la borne négative (-) de la batterie.

(e) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(f) Mettre le contacteur d'allumage en position OFF.

(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(h) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

CONSEIL:

D'autres codes que les DTC B1610/13 et B1615/14 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.

Résultat:

Résultat	Passer au point
Les DTC B1610/13 et B1615/14 ne sont pas émis.	A
Le DTC B1615/14 est émis.	B
Le DTC B1610/13 est émis.	C

(i) Mettre le contacteur d'allumage en position OFF.

(j) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(k) Ramener les capteurs d'airbag avant gauche et droit dans leurs positions initiales et brancher les connecteurs.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

REMPLACER LE CAPTEUR D'AIRBAG AVANT GAUCHE
