Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de câble en spirale sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure

Procédures nécessaires

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie.

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

PROCEDURE

1. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

3. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR (sans réchauffeur du système de direction)

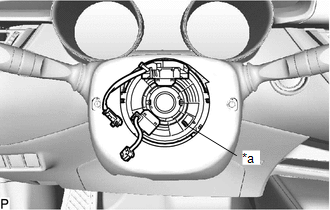

(a) Vérifier le câble plat comme indiqué sur le schéma.

Si le câble plat indiqué sur le schéma n'est pas visible, il est possible que le sous-ensemble de câble en spirale avec capteur soit endommagé. Remplacer le sous-ensemble de câble en spirale avec capteur par un élément neuf.

*a

Câble plat

4. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR (avec réchauffeur de système de direction)

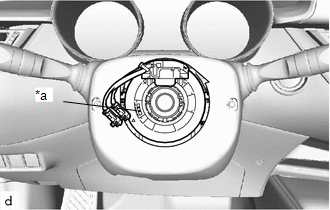

(a) Vérifier le câble plat comme indiqué sur le schéma.

Si le câble plat indiqué sur le schéma n'est pas visible, il est possible que le sous-ensemble de câble en spirale avec capteur soit endommagé. Remplacer le sous-ensemble de câble en spirale avec capteur par un élément neuf.

*a

Câble plat

5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

Cliquer ici

6. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

REMARQUE:

  • Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
  • Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
  • Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

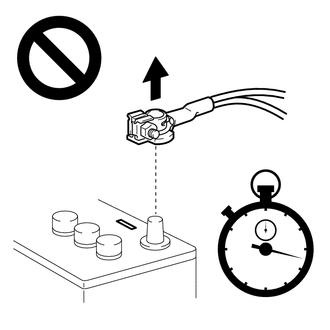

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les roues avant sont alignées dans l'axe du véhicule.

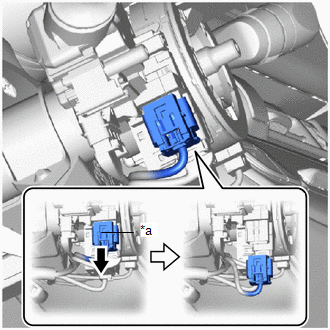

(d) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur d'airbag jaune du sous-ensemble de câble en spirale avec capteur.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

*a

Coulisseau

(e) Débrancher chaque connecteur du sous-ensemble de câble en spirale avec capteur.

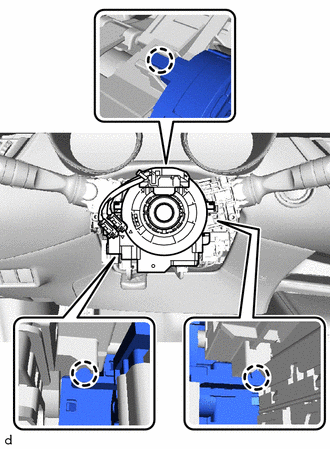

(f) Libérer les griffes pour déposer le sous-ensemble de câble en spirale avec capteur.

REMARQUE:

  • Ne pas déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale avec capteur.
  • En cas de dysfonctionnement du capteur d'angle de braquage, remplacer le sous-ensemble de câble en spirale avec capteur avec le capteur d'angle de braquage.
    Pieces Constitutives
    PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION *2 SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR ...

    Verification
    VERIFICATION PROCEDURE 1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE REMARQUE: Ne pas déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale lors de la v ...

    Autres matériaux::
