Toyota CH-R Revue Technique: Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. DEPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE (pour côté droit)

(a) A l'aide d'un outil de dépose de moulure A, libérer les griffes et les guides pour détacher le cache de courroie du côté du dossier de siège arrière avec le bouchon de cache d'ancrage de ceinture de sécurité comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

(b) Libérer les guides pour déposer le bouchon de cache d'ancrage de ceinture de sécurité comme indiqué sur le schéma.

Déposer dans ce sens

2. DEPOSER LE CACHE D'ORIFICE DE CEINTURE DU COTE DU DOSSIER DE SIEGE ARRIERE (pour côté droit)

(a) Déposer le cache de sangle supérieure de ceinture de sécurité arrière.

3. DEPOSER LA GARNITURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

(a) Libérer les griffes pour déposer la garniture de commande de verrouillage de dossier de siège arrière.

(b) Libérer les crochets de la housse de dossier de siège arrière de type séparé.

4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

(a) Libérer le crochet.

(b) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

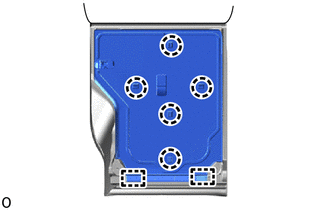

(c) Libérer les griffes et les guides pour déposer le sous-ensemble de panneau de dossier de siège arrière droit.

5. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

(a) sans système de classification d'occupant :

(1) Libérer les griffes pour déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Déposer dans ce sens

(b) avec système de classification d'occupant :

(1) Libérer les griffes pour déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Déposer dans ce sens

6. DEPOSER LE SUPPORT D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)

(a) Libérer les griffes pour déposer les 2 supports d'appuie-tête centraux de siège arrière comme indiqué sur le schéma.

Déposer dans ce sens

7. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

(a) Faire passer l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière par la housse de dossier de siège de type séparé et déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière droit.

8. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)

(a) A l'aide d'un tournevis, libérer les griffes pour déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière droit de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

9. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE (pour côté droit)

Cliquer ici

10. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

(a) Déposer les 2 boulons.

(b) Libérer les guides de l'ensemble de verrouillage de dossier de siège arrière droit.

11. DEPOSER LA GARNITURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

(a) Libérer les griffes pour déposer la garniture de commande de verrouillage de dossier de siège arrière.

(b) Libérer les crochets de la housse de dossier de siège arrière de type séparé.

12. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Libérer le crochet.

(b) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

(c) Libérer les griffes et les guides pour déposer le sous-ensemble de panneau de dossier de siège arrière gauche.

13. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

(a) sans système de classification d'occupant :

(1) Libérer les griffes pour déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Déposer dans ce sens

(b) avec système de classification d'occupant :

Déposer dans ce sens

(1) Libérer les griffes pour déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)

(a) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière gauche.

15. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)

(a) A l'aide d'un tournevis, libérer les griffes pour déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière gauche de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

16. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Déposer les 2 boulons.

(b) Libérer les guides de l'ensemble de verrouillage de dossier de siège arrière gauche.

17. DEPOSER LE PANNEAU DE SEUIL DE PORTE ARRIERE GAUCHE (avec système de classification d'occupant)

(a) Libérer les griffes pour déposer le panneau de seuil de porte arrière gauche.

18. DEPOSER LE PANNEAU DE SEUIL DE PORTE ARRIERE DROITE (avec système de classification d'occupant)

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

19. DEPOSER LA GARNITURE DE HOUSSE DE SIEGE ARRIERE N° 2 (avec système de classification d'occupant)

(a) Déposer les 3 vis et la garniture de housse de siège arrière n° 2.

20. DEPOSER LA GARNITURE DE HOUSSE DE SIEGE ARRIERE N° 1 (avec système de classification d'occupant)

CONSEIL:

Procéder de la même manière pour la garniture de housse de siège n° 1 et la garniture de housse de siège n° 2.

21. DEPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

(a) sans système de classification d'occupant :

(1) Libérer les crochets et le dispositif de fixation de boucle.

*a

Dispositif de fixation de boucle

-

-

(b) avec système de classification d'occupant :

(1) Libérer les crochets et le dispositif de fixation de boucle.

*a

Dispositif de fixation de boucle

-

-

(c) Déposer le rembourrage d'assise de siège arrière du sous-ensemble de rembourrage d'assise de siège arrière n° 1.

(d) A l'aide d'un tournevis, libérer les griffes pour déposer la housse d'assise de siège arrière de type banquette du sous-ensemble de rembourrage d'assise de siège arrière n° 1, comme indiqué sur le schéma.

*a

Tournevis

-

-
