Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de chauffage d'assise de siège avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
|
Système de sécurité préventive |
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder
à l'entretien.
Cliquer ici
.gif)
.png)
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même manière pour les véhicules à RHD et LHD.
- La procédure répertoriée ci-dessous concerne les LHD.
- Procéder de la même manière pour les côtés conducteur et passager avant.
- La procédure ci-dessous concerne le côté conducteur.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
2. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
3. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT

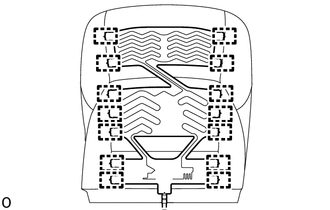

(a) Déposer les 14 attaches d'étiquette et l'ensemble de chauffage d'assise de siège avant de la housse d'assise de siège avant de type séparé.
