Toyota CH-R Revue Technique: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE PORTE DE COMPARTIMENT DE CONSOLE
|

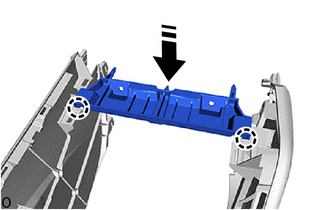

(a) Engager les guides pour reposer le sous-ensemble de porte de compartiment de console. |
|
.png)
(b) Reposer les 4 vis.
2. REPOSER LE PANNEAU LATERAL DE BOITIER N° 2
(a) Engager les guides et les griffes pour reposer le panneau latéral de boîtier n° 2, comme indiqué sur le schéma.
.png) |
Reposer dans ce sens (1) |
.png) |
Reposer dans ce sens (2) |
3. REPOSER LE PANNEAU LATERAL DE BOITIER N° 1
(a) Engager les guides et les griffes pour reposer le panneau latéral de boîtier n° 1, comme indiqué sur le schéma.
|
|
Reposer dans ce sens (1) |
|
|
Reposer dans ce sens (2) |
4. REPOSER LE DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE
(a) Engager les griffes pour reposer le dispositif de retenue de boîtier de console comme indiqué sur le schéma.
|
|
Poser dans ce sens |
5. REPOSER LE PANNEAU D'EXTREMITE DE CONSOLE ARRIERE
(a) Engager les agrafes pour reposer le panneau d'extrémité de console arrière comme indiqué sur le schéma.
|
|
Poser dans ce sens |
6. REPOSER LE CACHE DE PRISE ELECTRIQUE N° 1
Cliquer ici .gif)
7. REPOSER L'ENSEMBLE DE PRISE ELECTRIQUE N° 1
Cliquer ici
