Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

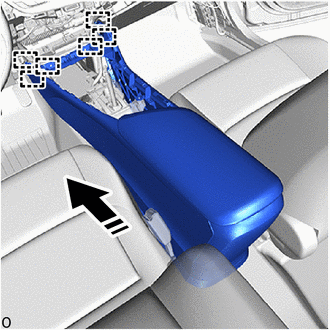

1. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

(a) Engager les guides pour reposer l'ensemble de boîtier de console arrière comme indiqué sur le schéma.

Poser dans ce sens

(b) Brancher le connecteur.

(c) Reposer les 4 boulons.

(d) Reposer les 4 vis.

2. REPOSER LE TAPIS DE BOITIER DE CONSOLE

(a) Reposer le tapis de boîtier de console.

3. REPOSER LE PORTE-GOBELET DE BOITIER DE CONSOLE N° 2

(a) avec éclairage:

(1) Brancher le connecteur.

(b) Engager les griffes pour reposer le porte-gobelet de boîtier de console n° 2 comme indiqué sur le schéma.

Poser dans ce sens

4. POSER LE PORTE-GOBELET DE BOITIER DE CONSOLE

(a) avec éclairage:

(1) Brancher le connecteur.

(b) Engager les griffes pour reposer le porte-gobelet de boîtier de console comme indiqué sur le schéma.

Poser dans ce sens

5. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE

(a) Brancher chaque connecteur.

(b) Engager les agrafes pour reposer le sous-ensemble de panneau supérieur de console, comme indiqué sur le schéma.

Poser dans ce sens

6. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici

7. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 2

(a) Engager le guide et les agrafes pour reposer l'insert de boîtier de console avant n° 2 comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

8. REPOSER L'INSERT DE BOITIER DE CONSOLE

(a) Engager le guide et les griffes pour reposer l'insert de boîtier de console comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

9. REPOSER L'ENSEMBLE DE CAISSON DE TABLEAU DE BORD

(a) avec adaptateur de prise stéréo:

(1) Brancher le connecteur.

(b) Engager la griffe et les agrafes pour reposer l'ensemble de caisson de tableau de bord comme indiqué sur le schéma.

Poser dans ce sens

10. POSER LE PANNEAU DE FINITION DU TABLEAU DE BORD INFERIEUR CENTRAL

(a) Engager les griffes pour brancher la thermistance de refroidisseur.

(b) Engager les agrafes pour reposer le panneau de finition inférieur central de tableau de bord comme indiqué sur le schéma.

Poser dans ce sens

11. REPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

(a) Engager les agrafes pour reposer l'ensemble de garnissage de panneau de finition de combiné d'instruments comme indiqué sur le schéma.

Poser dans ce sens

12. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

(a) Engager le guide et les griffes pour reposer le sous-ensemble de cache inférieur de tableau de bord n° 1 comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(b) Reposer les 2 vis.

13. REPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

(a) Engager les agrafes pour reposer le panneau d'habillage latéral gauche d'auvent comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(b) Reposer l'agrafe.

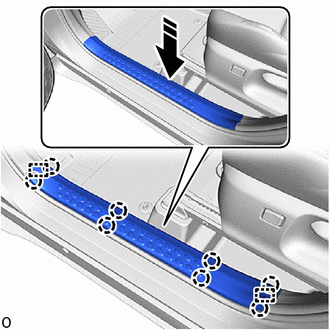

14. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

(a) Engager les griffes et les guides pour reposer la plaque de seuil de porte avant gauche comme indiqué sur le schéma.

Poser dans ce sens
