REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Utiliser la même procédure pour les côtés droit et gauche.
  • La procédure décrite ci-dessous concerne le côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT

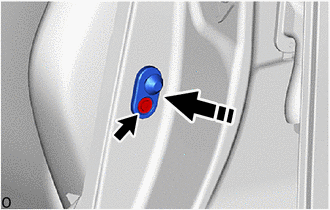

(a) A l'aide d'une clé à douille "TORX" T30, poser l'ensemble de contacteur d'éclairage de seuil de porte avant avec la vis.

Poser dans ce sens

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(b) Brancher le connecteur.

2. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

Cliquer ici

3. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

(a) Brancher le bourrelet d'habillage d'ouverture de porte arrière sur la zone indiquée sur le schéma.

4. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

(a) Brancher le bourrelet d'habillage d'ouverture de porte avant sur la zone indiquée sur le schéma.

5. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

6. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

Cliquer ici

7. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE (avec airbag latéral de siège arrière)

Cliquer ici

8. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE (sans airbag latéral de siège arrière)

Cliquer ici

9. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

Cliquer ici

10. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

11. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

    Verification
    VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des ...
