DESCRIPTION

Dans ce circuit, l'ensemble de combiné d'instruments reçoit les signaux d'atténuation automatique depuis l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) via la communication CAN. Lorsque l'ensemble de combiné d'instruments reçoit un signal de variateur d'intensité lumineuse automatique, cela atténue l'éclairage du combiné d'instruments (témoins).

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détermine si les conditions d'éclairage sont diurnes ou nocturnes en fonction de la forme d'onde transmise par le capteur de commande d'éclairage automatique. Si l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détermine qu'il fait nuit et que l'ensemble d'inverseur feux de route/croisement est en position TAIL, HEAD ou AUTO, l'ECU envoie un signal d'atténuation automatique à l'ensemble de combiné d'instruments.

En fonction de ce signal, l'ensemble de combiné d'instruments atténue l'éclairage du combiné d'instruments.

CONSEIL:

Lorsque l'éclairage du combiné d'instruments ne s'atténue pas dans l'obscurité, il se peut qu'il y ait un dysfonctionnement dans le capteur de commande d'éclairage automatique, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), le système de communication CAN, le faisceau de câbles, le connecteur ou l'ensemble de combiné d'instruments.

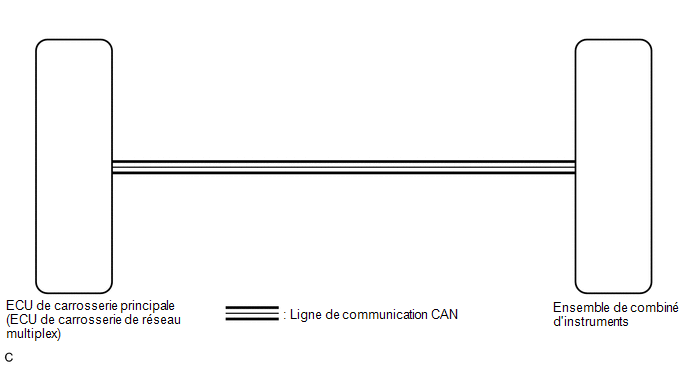

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*1

    Cliquer ici

  • En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.
    • *1: avec système de clé intelligente

CONSEIL:

  • La sensibilité du capteur de commande d'éclairage automatique peut être personnalisée.

    Cliquer ici

  • Le réglage de l'éclairage du combiné d'instruments sur la luminosité maximum évite l'atténuation de l'éclairage du combiné d'instruments lorsque l'ensemble de contacteur de commande d'éclairage est amené en position TAIL, HEAD ou AUTO la nuit. Par conséquent, vérifier le réglage de l'éclairage du combiné d'instruments avant de passer aux étapes suivantes.

PROCEDURE

1.

VERIFIER LE SYSTEME DE COMMUNICATION CAN

(a) Vérifier si les DTC du système de communication CAN sont émis.

Cliquer ici

Résultat:

Résultat

Passer au point

Les DTC de communication CAN ne sont pas émis.

A

Des DTC de communication CAN sont émis.

B

B

PASSER AU SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER SI DES DTC SONT EMIS

(a) Vérifier si des DTC du système d'éclairage sont émis.

Cliquer ici

Body Electrical > Main Body > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC B1244 n'est pas émis.

A

Le DTC B1244 est émis.

B

B

PASSER AU DTC B1244

A

3.

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

(a) Remplacer l'ensemble de combiné d'instruments par un élément neuf.

Cliquer ici

OK:

Le fonctionnement de l'ensemble de combiné d'instruments redevient normal.

OK

FIN

INCORRECT

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
