BORNES DE L'ECU
ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
CONSEIL:
Vérifier l'arrière du connecteur lorsqu'il est branché à l'ensemble d'amplificateur de climatisation.
|
N° de borne (symbole) |
Couleur du câblage |
Description de la borne |
Condition |
Condition spécifiée |
|---|---|---|---|---|
|
F72-1 (B) - Masse de carrosserie |
V - Masse de carrosserie |
Source d'alimentation électrique (de secours) |
En permanence |
11 Ã 14 V |
|
F72-3 (LIN1) - F72-29 (GND) |
L - W-B |
Signal de communication LIN (ensemble de commande de climatisation) |
Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
F72-5 (IG+) - Masse de carrosserie |
B - Masse de carrosserie |
Source d'alimentation électrique (IG) |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|||
|
F72-9 (CANH) - F72-10 (CANL) |
P - SB |
Communication CAN |
La communication CAN est effectuée |
Génération d'impulsions |
|
F72-15 (SOL-) - F72-29 (GND) |
L - W-B |
Fonctionnement de l'électrovanne de compresseur |
|
Génération d'impulsions (cf. forme d'onde 2) |
|
F72-17 (NAIN) - F72-29 (GND)*1 |
W - W-B |
Entrée de l'état du sous-ensemble de générateur d'ions |
|
3,5 Ã 5 V |
|
En dessous de 2 V |
|||
|
F72-19 (PTC1) - F72-29 (GND)*2 |
L - W-B |
Puissance pour relais de chauffage PTC1 de conduite |
|
En dessous de 1 V |
|
11 Ã 14 V |
|||
|
F72-20 (PTC3) - F72-29 (GND)*2 |
BR - W-B |
Puissance pour relais de chauffage PTC3 de conduite |
|
En dessous de 1 V |
|
11 Ã 14 V |
|||
|
F72-29 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse pour l'alimentation électrique principale |
En permanence |
En dessous de 1 V |
|
F72-30 (TR) - F72-31 (SG-1) |
B - LG |
Thermistance de refroidisseur (capteur de température d'habitacle) |
|
1,8 Ã 1,6 V |
|
1,0 Ã 0,8 V |
|||
|
F72-31 (SG-1) - Masse de carrosserie |
LG - Masse de carrosserie |
Masse pour thermistance de refroidisseur (capteur de température d'habitacle) |
En permanence |
En dessous de 1 V |
|
F72-32 (SG-2) - Masse de carrosserie |
G - Masse de carrosserie |
Masse pour capteur de pression de climatisation |
En permanence |
En dessous de 1 V |
|
F72-33 (PRE) - F72-32 (SG-2) |
V - G |
Entrée depuis le capteur de gaz réfrigérant |
|
4,61 V minimum |
|
En dessous de 0,74 V |
|||
|
0,74 Ã 4,61 V |
|||
|
F72-34 (S5-3) - F72-32 (SG-2) |
GR - G |
Alimentation électrique pour capteur de pression de climatisation |
Contacteur d'allumage en position ON |
4,75 Ã 5,25 V |
|
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|||
|
F72-37 (NANO) - F72-29 (GND)*1 |
R - W-B |
Sortie pour le sous-ensemble de générateur d'ions |
|
3,5 Ã 5 V |
|
En dessous de 2 V |
|||
|
F72-39 (PTC2) - F72-29 (GND)*2 |
V - W-B |
Puissance pour relais de chauffage PTC2 de conduite |
|
En dessous de 1 V |
|
11 Ã 14 V |
|||
|
F7A-2 (B2AI) - Masse de carrosserie |
- |
Sortie pour la conduite du moteur afin de permuter entre entrée/sortie B2 |
|
Génération d'impulsions (cf. forme d'onde 3) |
|
F7A-3 (A2AI) - Masse de carrosserie |
- |
Sortie pour la conduite du moteur afin de permuter entre entrée/sortie A2 |
|
Génération d'impulsions (cf. forme d'onde 3) |
|
F7A-4 (A2AO) - Masse de carrosserie |
- |
Puissance pour passer le moteur en mode de commutation A2 |
|
Génération d'impulsions (cf. forme d'onde 4) |
|
F7A-6 (B2AO) - Masse de carrosserie |
- |
Puissance pour passer le moteur en mode de commutation B2 |
|
Génération d'impulsions (cf. forme d'onde 4) |
|
F7A-8 (B1AO) - Masse de carrosserie |
- |
Puissance pour passer le moteur en mode de commutation B1 |
|
Génération d'impulsions (cf. forme d'onde 4) |
|
F7A-9 (A1AI) - Masse de carrosserie |
- |
Sortie pour la conduite du moteur afin de permuter entre entrée/sortie A1 |
|
Génération d'impulsions (cf. forme d'onde 3) |
|
F7A-10 (B1AI) - Masse de carrosserie |
- |
Sortie pour la conduite du moteur afin de permuter entre entrée/sortie B1 |
|
Génération d'impulsions (cf. forme d'onde 3) |
|
F7A-12 (BLU) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur de mélange d'air dans la couche supérieur gauche |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-13 (BAI) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur pour permuter entre entrée/sortie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-14 (BLL) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur de mélange d'air dans la couche inférieure gauche |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-16 (A1AO) - Masse de carrosserie |
- |
Puissance pour passer le moteur en mode de commutation A1 |
|
Génération d'impulsions (cf. forme d'onde 4) |
|
F7A-18 (B2LL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure gauche B2 |
|
Génération d'impulsions (cf. forme d'onde 5) |
|
F7A-19 (B1LU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieur gauche B1 |
|
Génération d'impulsions (cf. forme d'onde 6) |
|
F7A-20 (A1LL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure gauche A1 |
|
Génération d'impulsions (cf. forme d'onde 5) |
|
F7A-22 (B1RU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieure droite B1 |
|
Génération d'impulsions (cf. forme d'onde 8) |
|
F7A-23 (A2RL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure droite A2 |
|
Génération d'impulsions (cf. forme d'onde 7) |
|
F7A-24 (A1RU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieure droite A1 |
|
Génération d'impulsions (cf. forme d'onde 8) |
|
F7A-25 (B2RL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure droite B2 |
|
Génération d'impulsions (cf. forme d'onde 7) |
|
F7A-26 (B1RL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure droite B1 |
|
Génération d'impulsions (cf. forme d'onde 7) |
|
F7A-27 (A2RU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieure droite A2 |
|
Génération d'impulsions (cf. forme d'onde 8) |
|
F7A-28 (A1RL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure droite A1 |
|
Génération d'impulsions (cf. forme d'onde 7) |
|
F7A-29 (B2RU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieure droite B2 |
|
Génération d'impulsions (cf. forme d'onde 8) |
|
F7A-30 (A2LU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieur gauche A2 |
|
Génération d'impulsions (cf. forme d'onde 6) |
|
F7A-31 (B2LU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieur gauche B |
|
Génération d'impulsions (cf. forme d'onde 6) |
|
F7A-32 (BAO) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur pour commuter le mode |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-33 (BRU) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur de mélange d'air dans la couche supérieure droite |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-34 (BRL) - Masse de carrosserie |
- |
Alimentation électrique vers le moteur de mélange d'air dans la couche inférieure droite |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
F7A-35 (B1LL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure gauche B1 |
|
Génération d'impulsions (cf. forme d'onde 5) |
|
F7A-36 (A1LU) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche supérieur gauche A1 |
|
Génération d'impulsions (cf. forme d'onde 6) |
|
F7A-37 (A2LL) - Masse de carrosserie |
- |
Sortie pour conduire le moteur de mélange d'air dans la couche inférieure gauche A2 |
|
Génération d'impulsions (cf. forme d'onde 5) |
|
F7A-38 (TEA) - F7A-39 (SGA) |
- |
Entrée de thermistance de refroidisseur n° 1 |
|
0,5 V |
|
1,6 V |
|||
|
F7A-39 (SGA) - Masse de carrosserie |
- |
Masse pour thermistance de refroidisseur n° 1 |
En permanence |
En dessous de 1 V |
|
F7A-40 (BLW) - F72-29 (GND) |
- |
Sortie pour conduire le moteur de soufflante |
|
Génération d'impulsions (cf. forme d'onde 9) |

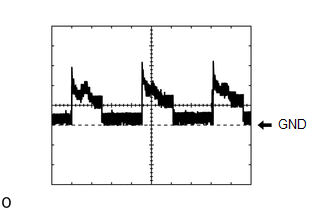

(a) Forme d'onde 1:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F72-3 (LIN1) - F72-29 (GND) |
|
Réglage de l'appareil |
2 V/DIV., 20 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
Contacteur d'allumage en position ON |
(b) Forme d'onde 2:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F72-15 (SOL-) - F72-29 (GND) |
|
Réglage de l'appareil |
5 V/DIV., 1 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(c) Forme d'onde 3:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-2 (B2AI) - Masse de carrosserie |
|
F7A-3 (A2AI) - Masse de carrosserie |
|
|
F7A-9 (A1AI) - Masse de carrosserie |
|
|
F7A-10 (B1AI) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(d) Forme d'onde 4:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-4 (A2AO) - Masse de carrosserie |
|
F7A-6 (B2AO) - Masse de carrosserie |
|
|
F7A-8 (B1AO) - Masse de carrosserie |
|
|
F7A-16 (A1AO) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(e) Forme d'onde 5:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-18 (B2LL) - Masse de carrosserie |
|
F7A-20 (A1LL) - Masse de carrosserie |
|
|
F7A-35 (B1LL) - Masse de carrosserie |
|
|
F7A-37 (A2LL) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(f) Forme d'onde 6:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-19 (B1LU) - Masse de carrosserie |
|
F7A-30 (A2LU) - Masse de carrosserie |
|
|
F7A-31 (B2LU) - Masse de carrosserie |
|
|
F7A-36 (A1LU) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(g) Forme d'onde 7:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-23 (A2RL) - Masse de carrosserie |
|
F7A-25 (B2RL) - Masse de carrosserie |
|
|
F7A-26 (B1RL) - Masse de carrosserie |
|
|
F7A-28 (A1RL) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(h) Forme d'onde 8:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-22 (B1RU) - Masse de carrosserie |
|
F7A-24 (A1RU) - Masse de carrosserie |
|
|
F7A-27 (A2RU) - Masse de carrosserie |
|
|
F7A-29 (B2RU) - Masse de carrosserie |
|
|
Réglage de l'appareil |
2 V/DIV., 10 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
(i) Forme d'onde 9:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F7A-40 (BLW) - F72-29 (GND) |
|
Réglage de l'appareil |
2 V/DIV., 1 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
|
ENSEMBLE DE COMMANDE DE CLIMATISATION
CONSEIL:
Vérifier l'arrière du connecteur lorsqu'il est branché à l'ensemble de commande de climatisation.
|
N° de borne (symbole) |
Couleur du câblage |
Description de la borne |
Condition |
Condition spécifiée |
|---|---|---|---|---|
|
F61-2 (LIN1) - Masse de carrosserie |
L - Masse de carrosserie |
Communication LIN |
Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
F61-10 (IG+) - Masse de carrosserie |
BE - Masse de carrosserie |
Source d'alimentation électrique (IG) |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON |
11 Ã 14 V |
|||
|
F61-16 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse pour l'ensemble de commande de climatisation |
En permanence |
En dessous de 1 V |
(a) Forme d'onde 1:
|
Elément |
Contenu |
|---|---|
|
N° de borne |
F61-2 (LIN1) - Masse de carrosserie |
|
Réglage de l'appareil |
2 V/DIV., 20 ms/DIV. |
|
Conditions de fonctionnement du véhicule |
Contacteur d'allumage en position ON |

Systeme De Diagnostic
Verification / Suppression Des DtcToyota CH-R Revue Technique > Pedale De Frein: Reglage
REGLAGE
PROCEDURE
1. VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN
(a) Déposer la conduite d'air n° 1.
Cliquer ici
(b) Vérifier la hauteur de la pédale de frein.
REMARQUE:
Vérifier et régler la hauteur de la pédale de frein avec la moquette
repliée.
Pendant ...
Toyota CH-R Revue Technique > Systeme De Climatisation (pour Système De Climatisation Automatique Avec Capteur
De Pression De Climatisation Posé Sur Le Côté): Manque de réfrigérant (B14B8)
DESCRIPTION
Ce DTC est enregistré si la quantité de réfrigérant dans le système de climatisation
est insuffisante.
L'ensemble d'amplificateur de climatisation reçoit, entre autres, le signal de
température ambiante et le signal de pression de réfrigérant en provenance de diffà ...
