Toyota CH-R Revue Technique: Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE (avec système de rappel de ceinture de sécurité)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M31-5 (RBR+) - M31-4 (RBR-)

Ensemble de sangle intérieure de ceinture de sécurité arrière non bouclé

En dessous de 1 Ω

Ensemble de sangle intérieure de ceinture de sécurité arrière bouclé

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle intérieure de ceinture de sécurité arrière.

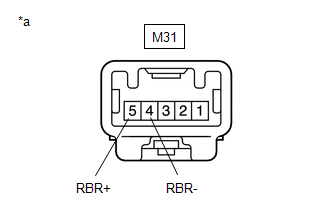

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de sangle intérieure de ceinture de sécurité arrière)
