Toyota CH-R Revue Technique: Depose
DEPOSE
PROCEDURE
1. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
Cliquer ici
3. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE
(a) sans système de rappel de ceinture de sécurité:
|

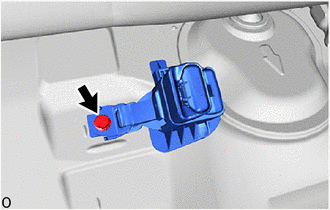

(1) Desserrer le boulon et déposer l'ensemble de sangle intérieure de ceinture de sécurité arrière. CONSEIL: Le boulon ne peut pas être déposé de l'ensemble de sangle intérieure de ceinture de sécurité arrière. |
|
(b) avec système de rappel de ceinture de sécurité:
|

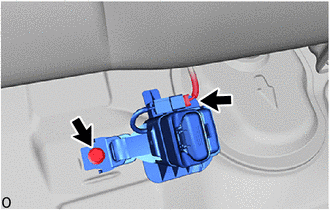

(1) Débrancher le connecteur. |
|
(2) Desserrer le boulon et déposer l'ensemble de sangle intérieure de ceinture de sécurité arrière.
CONSEIL:
Le boulon ne peut pas être déposé de l'ensemble de sangle intérieure de ceinture de sécurité arrière.
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*A
sans système de rappel de ceinture de sécurité
*B
avec système de rappel de ceinture de sécurité
* ...
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE
(a) sans système de rappel de ceinture de sécurité:
(1) Serrer le boulon et reposer l& ...
