DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de sangle extérieure de ceinture de sécurité arrière sont indiquées ci-dessous.

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE

Cliquer ici

2. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE (avec habillage de plage arrière)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)

Cliquer ici

4. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE

Cliquer ici

5. DEPOSER L'ASSISE DE ROUE DE SECOURS

Cliquer ici

6. DEPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE

Cliquer ici

7. DEPOSER LE CAISSON DROIT DE PLANCHER DE COFFRE

Cliquer ici

8. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE (sans airbag latéral de siège arrière)

Cliquer ici

9. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE (avec airbag latéral de siège arrière)

Cliquer ici

10. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

Cliquer ici

11. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE

Cliquer ici

12. DEPOSER LE CACHE DE MONTANT ARRIERE (avec airbag latéral de siège arrière)

Cliquer ici

13. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE (sans airbag latéral de siège arrière)

Cliquer ici

14. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE (avec airbag latéral de siège arrière)

Cliquer ici

15. DEPOSER LE CACHE D'HABILLAGE DE COFFRE ARRIERE

Cliquer ici

16. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

Cliquer ici

17. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE

Cliquer ici

18. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT

Cliquer ici

19. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE ARRIERE GAUCHE DE TYPE 3 A POINTS (pour côté gauche)

(a) Déposer le boulon pour débrancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche de type à 3 points.

(b) sans prétensionneur et limiteur d'effort:

(1) Desserrer l'écrou.

(2) Déposer les 3 boulons.

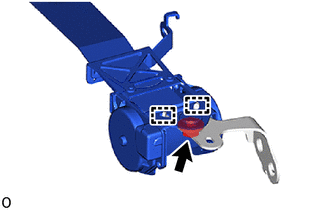

(3) Libérer les guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche de type à 3 points avec support.

(4) Déposer l'écrou.

(5) Libérer les guides afin de déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche de type à 3 points du sous-ensemble de support d'ancrage de sangle extérieure gauche.

(c) avec prétensionneur et limiteur d'effort:

(1) Desserrer l'écrou.

(2) Déposer les 3 boulons.

(3) Libérer les guides pour détacher l'ensemble de sangle extérieure de siège arrière gauche de type à 3 points avec support.

(4) Libérer l'attache.

*a Bouton de verrouillage *b Ruban adhésif de protection

(5) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, extraire le bouton de verrouillage pour relâcher le verrou afin de débrancher le connecteur de prétensionneur comme indiqué sur le schéma.

(6) Déposer l'écrou.

(7) Libérer les guides afin de déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche de type à 3 points du sous-ensemble de support d'ancrage de sangle extérieure gauche.

20. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE ARRIERE DROIT DE TYPE 3 A POINTS (pour côté droit)

(a) Déposer le boulon pour débrancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière droit de type à 3 points.

(b) sans prétensionneur et limiteur d'effort:

(1) Desserrer l'écrou.

(2) Déposer les 3 boulons.

(3) Libérer les guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière droit de type à 3 points avec support.

(4) Déposer l'écrou.

(5) Libérer les guides afin de déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière droit de type à 3 points du sous-ensemble de support d'ancrage de sangle extérieure droit.

(c) avec prétensionneur et limiteur d'effort:

(1) Libérer l'attache.

*a Bouton de verrouillage *b Ruban adhésif de protection

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, extraire le bouton de verrouillage pour relâcher le verrou afin de débrancher le connecteur de prétensionneur comme indiqué sur le schéma.

(3) Desserrer l'écrou.

(4) Déposer les 3 boulons.

(5) Libérer les guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière droit de type à 3 points avec support.

(6) Déposer l'écrou.

(7) Libérer les guides afin de déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière droit de type à 3 points du sous-ensemble de support d'ancrage de sangle extérieure droit.
