Pieces Constitutives
PIECES CONSTITUTIVES

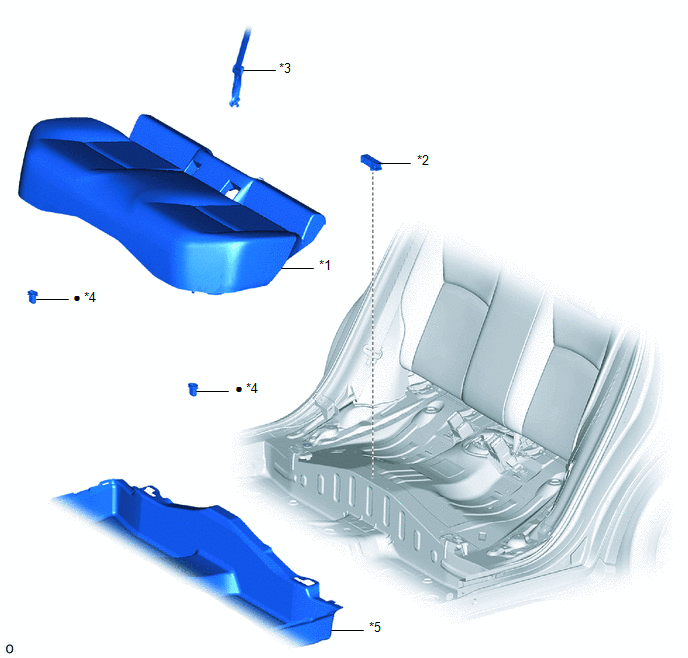

SCHEMA
*1 |
ENSEMBLE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE |
*2 |
ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 |
*3 |
ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*4 |
CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*5 |
ENSEMBLE DE MOQUETTE AVANT |
- |
- |
● |
Pièce non réutilisable |
- |
- |
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
(a) Fixer l'attache pour reposer l'ensemble n° 2 d'antenne de clé électronique intérieure, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
REMARQUE:
Il convient d'être prudent lors de la pose de l'antenne de clé électronique intérieure n° 2 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf.
(b) Brancher le connecteur.
(c) Retourner l'ensemble de moquette avant.
2. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
3. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
Cliquer ici
4. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
Cliquer ici
Depose
DEPOSE
PROCEDURE
1. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
Cliquer ici
3. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
(a) Retirer l'ensemble de moquette avant jusqu'à ce que l'ensemble d'antenne de clé électronique intérieure n° 2 puisse être déposée.
(b) Débrancher le connecteur.
![]() |
Déposer dans ce sens |
(c) A l'aide d'un extracteur d'agrafes, libérer l'attache pour déposer l'ensemble d'antenne de clé électronique intérieure n° 2, comme indiqué sur le schéma.
REMARQUE:
Il convient d'être prudent lors de la dépose de l'antenne de clé électronique intérieure n° 2 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf.
