Toyota CH-R Revue Technique: Circuit de l'avertisseur sonore de contrôle de dérapage (C1A4A)

Toyota CH-R Revue Technique / Action Preventive / Systeme De Securite Preventive / Circuit de l'avertisseur sonore de contrôle de dérapage (C1A4A)

DESCRIPTION

L'ensemble de capteur radar à ondes millimétrique est branché sur la caméra de reconnaissance de zone avant via le système de communication CAN.

L'ensemble de capteur radar à ondes millimétriques fait fonctionner l'alarme de sécurité préventive en transmettant un signal de demande de signal sonore à l'avertisseur sonore de sécurité préventive.

Si l'ensemble de capteur radar à ondes millimétriques détecte un dysfonctionnement dans le circuit d'avertisseur sonore de sécurité préventive, il enregistre le DTC C1A4A.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1A4A

Circuit de l'avertisseur sonore de contrôle de dérapage

Lorsque le contacteur d'allumage est en position ON et que l'alarme de sécurité préventive est en fonctionnement, l'une des conditions suivantes est remplie:

  • Un signal de demande de signal sonore est envoyé à l'avertisseur sonore de sécurité préventive urbaine, mais le signal sonore ne retentit pas pendant 0,3 seconde minimum.
  • Un signal de demande de signal sonore est envoyé à l'avertisseur sonore de sécurité préventive urbaine, mais le signal sonore retentit pendant 0,3 seconde minimum.
  • Signal sonore de sécurité préventive urbaine
  • Caméra de reconnaissance de la zone avant
  • L'ensemble de capteur radar à ondes millimetriques
  • Faisceau de câbles ou connecteur
Conditions de détection de DTC:


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Condition de diagnostic

Lorsque le contacteur d'allumage est en position ON et que l'alarme de sécurité préventive est en fonctionnement.

â—‹

â—‹

Etat du dysfonctionnement

Un signal de demande de signal sonore est envoyé à l'avertisseur sonore de sécurité préventive urbaine, mais le signal sonore ne retentit pas.

â—‹

-

Un signal de demande de signal sonore de sécurité préventive n'est pas transmis à l'avertisseur sonore en ville, mais que le signal sonore retentit.

-

â—‹

Durée de détection

0,3 seconde

0,3 seconde

Nombre de cycles

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

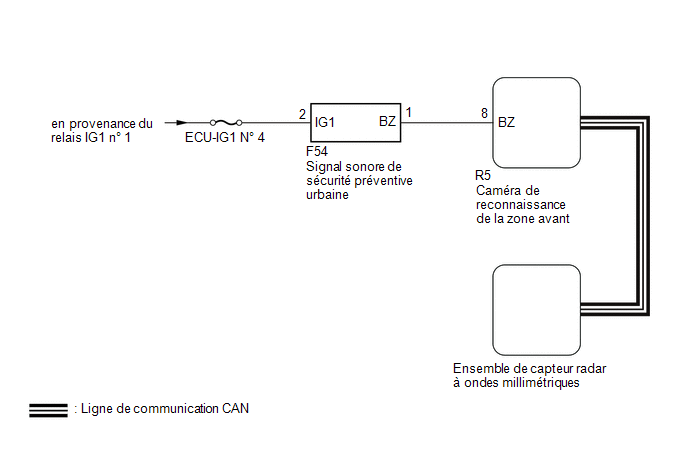

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
  • En cas de remplacement de l'ensemble de capteur radar à ondes millimétriques, toujours le remplacer par un élément neuf.
  • Lorsque l'ensemble de capteur radar à ondes millimétriques est remplacé par un élément neuf, il faut régler l'axe du faisceau du capteur radar.

    Cliquer ici

  • Si la caméra de reconnaissance de zone avant a été remplacée par un élément neuf, veiller à effectuer le réglage d'axe de reconnaissance de zone avant.

    Cliquer ici

  • Lorsqu'un dysfonctionnement se produit dans la ligne de communication vers la caméra de reconnaissance de zone avant, le DTC U023A et/ou U1002 est émis. Si un DTC associé à la ligne de communication CAN est émis, commencer par la recherche de pannes dans la ligne de communication CAN.

    Cliquer ici

PROCEDURE

1.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Collision Alarm Buzzer

Signal sonore de sécurité préventive urbaine

ON / OFF

Le test est possible lorsque le contacteur d'allumage en position ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt
Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Collision Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B
A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

2.

VERIFIER LA TENSION DE LA BORNE

(a) Débrancher le connecteur d'avertisseur sonore de sécurité préventive urbaine.

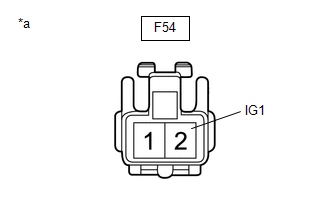

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'avertisseur sonore de sécurité préventive urbaine)

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

F54-2 (IG1) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

Contacteur d'allumage en position OFF

En dessous de 1 V

(c) Brancher le connecteur F54 d'avertisseur sonore de sécurité préventive urbaine.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE- BATTERIE)
OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE - CAMERA DE RECONNAISSANCE DE MARCHE AVANT)

(a) Débrancher le connecteur F54 d'avertisseur sonore de sécurité préventive urbaine.

(b) Débrancher le connecteur R5 de caméra de reconnaissance de marche avant.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F54-1 (BZ) - R5-8 (BZ)

En permanence

En dessous de 1 Ω

F54-1 (BZ) ou R5-8 (BZ) - Masse de carrosserie

En permanence

10 kΩ minimum

(d) Brancher le connecteur R5 de caméra de reconnaissance de zone avant.

(e) Brancher le connecteur F54 d'avertisseur sonore de sécurité préventive urbaine.

OK

PASSER AU POINT 6

INCORRECT

4.

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE - CAMERA DE RECONNAISSANCE DE MARCHE AVANT)

(a) Réparer ou remplacer le faisceau de câbles ou le connecteur.

SUIVANT

5.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Collision Alarm Buzzer

Signal sonore de sécurité préventive urbaine

ON / OFF

Le test est possible lorsque le contacteur d'allumage en position ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt
Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Collision Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B
A

FIN
B

6.

VERIFIER L'AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE (VERIFIER LE FONCTIONNEMENT DE L'AVERTISSEUR SONORE)

(a) Mettre le contacteur d'allumage en position ON.

(b) S'assurer que l'avertissement sonore de sécurité préventive urbaine retentit.

Résultat:

Résultat

Passer au point

L'avertisseur sonore de sécurité préventive urbaine ne retentit pas lorsque le contacteur d'allumage est en position ON

A

L'avertisseur sonore de sécurité préventive urbaine retentit de façon continue lorsque le contacteur d'allumage est en position ON

B
B

PASSER AU POINT 8

A

7.

VERIFIER L'AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE (VERIFICATION DE L'UNITE)

(a) Déposer l'avertisseur sonore de sécurité préventive urbain.

Cliquer ici

(b) Vérifier l'avertisseur sonore de sécurité préventive urbain.

Cliquer ici

Résultat:

Résultat

Passer au point

L'avertisseur sonore de sécurité préventive présente un dysfonctionnement

A

L'avertisseur sonore de sécurité préventive fonctionne normalement

B
B

PASSER AU POINT 9

A

8.

REMPLACER L'AVERTISSEUR SONORE DE SECURITE PREVENTIVE URBAINE

(a) Remplacer l'avertisseur sonore de sécurité préventive urbain.

Cliquer ici

SUIVANT

9.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Collision Alarm Buzzer

Signal sonore de sécurité préventive urbaine

ON / OFF

Le test est possible lorsque le contacteur d'allumage en position ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt
Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Collision Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B
A

FIN
B

10.

REMPLACER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT

(a) Remplacer la caméra de reconnaissance de marche avant.

Cliquer ici

(b) Effectuer le réglage d'axe de reconnaissance de zone avant.

Cliquer ici

SUIVANT

11.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Collision Alarm Buzzer

Signal sonore de sécurité préventive urbaine

ON / OFF

Le test est possible lorsque le contacteur d'allumage en position ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt
Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Collision Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B
A

FIN (LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT ETAIT DEFECTUEUSE)
B

12.

REMPLACER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

(a) Remplacer l'ensemble de capteur radar à ondes millimétriques.

Cliquer ici

(b) Régler l'ensemble de capteur radar à ondes millimétriques.

Cliquer ici

SUIVANT

13.

EFFACER LES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs
SUIVANT

FIN (L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES ETAIT DEFECTUEUX)
