Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 |
CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 |
BOBINE DE CLE A TRANSPONDEUR |
*3 |
ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*4 |
CACHE SUPERIEUR DE COLONNE DE DIRECTION |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
Cliquer ici
4. DEPOSER LA BOBINE DE CLE A TRANSPONDEUR
(a) Débrancher le connecteur.

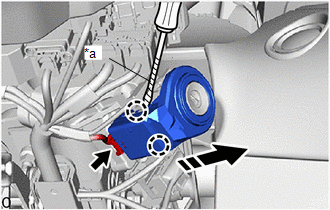

*a |
Ruban adhésif de protection |
Déposer dans ce sens |
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer la bobine de clé à transpondeur, comme indiqué sur le schéma.
Repose
REPOSE
PROCEDURE
1. REPOSER LA BOBINE DE CLE A TRANSPONDEUR
(a) Engager les griffes pour reposer la bobine de clé à transpondeur, comme indiqué sur le schéma.
Poser dans ce sens |
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
Cliquer ici
3. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
4. REPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
