Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE POMPE A DEPRESSION

(a) Lors de la repose d'un nouvel ensemble de pompe à dépression:

(1) Appliquer de l'huile moteur sur le joint torique n° 2 et le joint torique n° 3 qui ont été posés sur l'ensemble de pompe à dépression.

*1

Joint torique n° 2

*2

Joint torique n° 3

(b) En cas de réutilisation de l'ensemble de pompe à dépression:

(1) Appliquer de l'huile moteur sur un joint torique n° 2 et un joint torique n° 3 neufs et les reposer sur l'ensemble de pompe à dépression.

*1

Joint torique n° 2

*2

Joint torique n° 3

(c) Appliquer de l'huile moteur sur la surface intérieure de l'orifice d'installation.

*a

Cran

*b

Rainure

Huile moteur

(d) Reposer l'ensemble de pompe à dépression de façon à ce que le cran de l'ensemble de pompe à dépression s'engage dans la rainure de l'arbre à cames.

REMARQUE:

S'assurer que l'ensemble de pompe à dépression est reposé correctement.

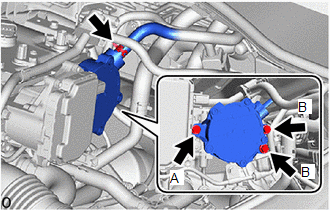

(e) Reposer les 3 boulons.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

REMARQUE:

Après avoir serré les boulons, s'assurer que la surface de contact de l'ensemble de pompe à dépression est au même niveau que la culasse.

Longueur du boulon

Boulon A

25 mm (0,984 po)

Boulon B

45 mm (1,77 po)

(f) Brancher la durite reliant le raccord au connecteur à l'ensemble de pompe à dépression et faire glisser l'agrafe pour la fixer.

2. RACCORDER LA DURITE RELIANT LE RACCORD AU TUYAU

(a) Brancher la durite reliant le raccord au connecteur à l'ensemble de pompe à dépression et faire glisser l'agrafe pour la fixer.

3. BRANCHER LE CABLE DU MOTEUR

Cliquer ici

4. REPOSER LE CACHE-SOUPAPES N° 2

Cliquer ici

5. REPOSER LA BATTERIE

Cliquer ici

6. VERIFICATION DU FONCTIONNEMENT

Cliquer ici
