PIECES CONSTITUTIVES
SCHEMA
*1 |
RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE |
*2 |
RENFORT DE FIXATION DE CARROSSERIE D'AUVENT DROIT |
*3 |
JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
*4 |
SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
*5 |
PLAQUE DE PROTECTION ETANCHE GAUCHE |
- |
- |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

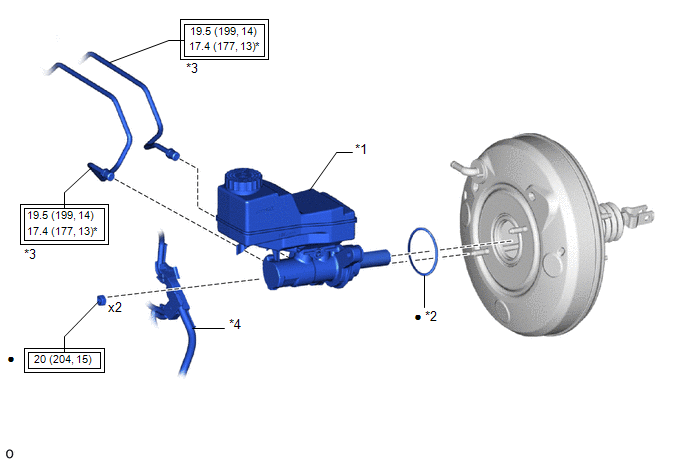

SCHEMA
*1 |
SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN |
*2 |
JOINT TORIQUE DE MAITRE-CYLINDRE DE FREIN |
*3 |
TUYAU DE FREIN |
*4 |
SUPPORT DE FAISCEAU DE CABLES |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* |
A utiliser avec une clé à écrou de raccord |
● |
Pièce non réutilisable |
- |
- |
SCHEMA
*1 |
ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*2 |
ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*3 |
CREPINE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*4 |
OEILLET DE RESERVOIR DE MAITRE-CYLINDRE |
*5 |
CORPS DE MAITRE-CYLINDRE DE FREIN |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- |
- |
