Toyota CH-R Revue Technique: Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE

(a) Nettoyer la partie filetée de la carrosserie du véhicule à l'aide d'un solvant sans résidu.

(b) Appliquer du produit adhésif sur les filets des 2 boulons.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(c) Reposer les 2 boulons et le support inférieur de béquille de porte de coffre.

Torque:

7,5 N·m {76 kgf·cm, 66 in·lbf}

2. REPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE

(a) Nettoyer la partie filetée de la carrosserie du véhicule à l'aide d'un solvant sans résidu.

(b) Appliquer du produit adhésif sur les filets des 2 boulons.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(c) Reposer le support supérieur de béquille de porte de coffre avec les 2 boulons.

Torque:

7,5 N·m {76 kgf·cm, 66 in·lbf}

3. REPOSER L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE

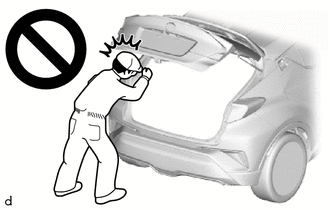

ATTENTION:

  • Ne pas effectuer le travail si la porte de coffre n'est pas correctement soutenue.
  • La porte de coffre risque de tomber et de provoquer des blessures graves.

REMARQUE:

  • Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
  • Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
  • N'appliquer aucune charge horizontale sur la béquille de porte pour éviter de déformer la tige de piston.

(a) Lors de la réutilisation de l'ensemble de béquille de porte de coffre:

(1) Reposer les 2 bagues d'arrêt sur l'ensemble de béquille de porte de coffre.

(b) Reposer l'ensemble de béquille de porte de coffre.

REMARQUE:

  • Reposer l'ensemble de béquille de porte de coffre tout en soutenant la porte de coffre avec les mains.
  • S'assurer que l'ensemble de béquille de porte de coffre est engagé dans le joint à rotule et qu'il ne peut être enlevé.
