DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte arrière, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie.

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

  • Ensemble de lève-vitre de porte arrière
  • Sous-ensemble de vitre de porte arrière
  • Coulisseau de vitre de porte arrière

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonctionnement de la la fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonction d'avertissement d'ouverture de vitre électrique

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

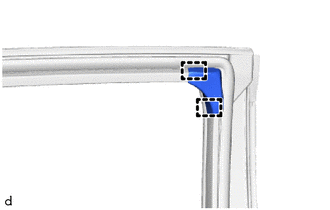

3. DEPOSER LE SUPPORT D'ENCADREMENT ARRIERE DE PORTE ARRIERE

(a) Libérer les griffes et l'agrafe pour déposer le support d'encadrement arrière de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

4. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) A l'aide d'un extracteur de moulure A, libérer les griffes pour déposer le clip de garniture de poignée intérieure de porte arrière comme indiqué sur le schéma.

Déposer dans ce sens

5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) Libérer les griffes, les agrafes et les guides comme indiqué sur le schéma.

Déposer dans ce sens

(b) Débrancher le connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau supérieur de base d'accoudoir de porte arrière.

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

(a) Déposer les 3 vis.

(b) Déposer les 2 vis.

Placer les mains à cet endroit

Déposer dans ce sens

(c) Libérer les agrafes et le guide, comme indiqué sur le schéma.

(d) Libérer les griffes, comme indiqué sur le schéma.

Déposer dans ce sens

(e) Libérer les guides pour débrancher l'ensemble de câble de verrouillage intérieur de porte arrière et l'ensemble de câble de verrouillage centralisé des portes à distance de porte arrière pour déposer le sous-ensemble de panneau d'habillage de porte arrière, comme indiqué sur le schéma.

*1

Ensemble de câble de verrouillage intérieur de porte arrière

*2

Ensemble de câble de commande à distance de verrouillage de porte arrière

Déposer dans ce sens

7. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Libérer la griffe et les guides pour déposer le sous-ensemble de poignée intérieure de porte avant.

8. DEPOSER LE JOINT ARRIERE DE CEINTURE DE PORTE ARRIERE

(a) Déposer la bague arrière de ceinture de porte arrière.

9. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

(a) Déposer le bourrelet intérieur de vitre de porte arrière avec le joint de ceinture de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

10. DEPOSER LE JOINT DE CEINTURE DE PORTE ARRIERE

(a) Déposer le joint de ceinture de porte arrière du bourrelet intérieur de vitre de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

11. DEPOSER LE BOUCHON D'ORIFICE

(a) Déposer les 2 bouchons d'orifice.

12. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE N° 2

(a) Déposer le garnissage d'encadrement de porte arrière n° 2.

13. DEPOSER LE SUPPORT D'HABILLAGE DE PORTE ARRIERE

(a) Déposer les 2 vis et le support d'habillage de porte arrière.

14. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PANNEAU INTERIEUR DE PORTE ARRIERE (avec airbag latéral de siège arrière)

(a) Déposer les 4 vis et le sous-ensemble de renfort de panneau intérieur de porte arrière.

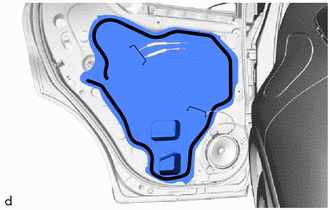

15. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Déposer le cache d'orifice de visite de porte arrière.

Ruban adhésif en butyle

CONSEIL:

Eliminer les résidus de ruban adhésif en butyle du panneau de porte arrière.

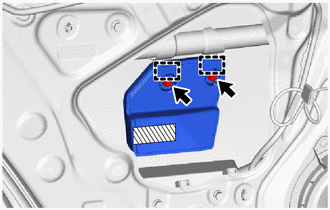

16. DEPOSER LE COUSSINET DE MAINTIEN DE PORTE DE SEPARATION N° 2 (avec airbag latéral de siège arrière)

(a) Déposer les 2 boulons.

Ruban adhésif double face

(b) Enlever le ruban adhésif double face.

(c) Libérer les guides pour déposer le coussinet de maintien de porte de séparation n° 2.

REMARQUE:

Enlever toute trace de ruban adhésif double face restante du panneau de porte arrière.

17. DEPOSER LE COUSSINET DE PORTE ARRIERE (avec airbag latéral de siège arrière)

(a) Déposer les 2 boulons.

(b) Libérer les crochets pour déposer le coussinet de porte arrière.

18. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

(a) Déposer les 3 boulons et l'ensemble de tirant de porte arrière.

19. DEPOSER LE BOURRELET DE PORTE ARRIERE

(a) A l'aide d'un extracteur d'agrafes, libérer l'agrafe (A) et les autres agrafes.

*a

Agrafe (A)

Ruban adhésif double face

(b) Enlever le ruban adhésif double face et le bourrelet de porte arrière.

REMARQUE:

Enlever toute trace de ruban adhésif double face restante du panneau de porte arrière.

20. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

(a) Déposer la vis et les 2 boulons.

(b) Déposer le sous-ensemble d'encadrement inférieur de vitre arrière de porte arrière du coulisseau de vitre de porte arrière.

21. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Libérer le sous-ensemble de vitre de porte arrière du sous-ensemble de lève-vitre de porte arrière, comme indiqué sur le schéma.

REMARQUE:

Après la dépose du sous-ensemble de vitre de porte arrière, veiller à ne pas le laisser tomber.

(b) Déposer le sous-ensemble de vitre de porte arrière comme indiqué sur le schéma.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte arrière.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

22. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

(a) Libérer les guides pour déposer le garnissage d'encadrement de porte arrière.

23. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Déposer le coulisseau de vitre de porte arrière.

24. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Débrancher le connecteur.

*a

Boulon provisoire

(b) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte arrière risque de tomber et de provoquer des dégâts.

(c) Déposer les 3 boulons et l'ensemble de lève-vitre de porte arrière.

(d) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte arrière.

25. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

(a) Déposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

26. DEPOSER LE BOURRELET DE VITRE DE CUSTODE DE PORTE ARRIERE

(a) Déposer le bourrelet de vitre de custode de porte arrière de la vitre de custode de porte arrière.

27. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

28. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Débrancher l'ensemble de câble de verrouillage centralisé des portes à distance n° 1 des attaches.

(b) Déposer les 3 boulons.

(c) Enlever le ruban adhésif double face.

Ruban adhésif double face

(d) Libérer les griffes de l'orifice de visite de porte arrière, comme indiqué sur le schéma, pour détacher l'ensemble de poignée extérieure de porte arrière en même temps que le cache de poignée extérieure de porte arrière comme une seule et même unité.

Enfoncer

ATTENTION:

Veiller à ne pas se couper les mains ou les doigts sur le bord du panneau de porte arrière.

CONSEIL:

Si les mains ne sont pas adaptées, utiliser un outil tel qu'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection afin de libérer les griffes.

(e) Libérer le guide pour libérer l'ensemble de câble de verrouillage centralisé des portes à distance de porte arrière n° 1 pour déposer l'ensemble de poignée extérieure de porte arrière avec cache de poignée extérieure de porte arrière.

REMARQUE:

Enlever toute trace de ruban adhésif double face restante du panneau de porte arrière.

29. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les agrafes et le guide pour déposer le cache de poignée extérieure de porte arrière.

30. DEPOSER LE JOINT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Déposer les 2 joints de poignée extérieure de porte arrière.

31. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Cliquer ici

32. DEPOSER LE JOINT PARE-POUSSIERE DE PORTE ARRIERE

(a) Déposer les 3 joints pare-poussière de porte arrière.

33. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

34. DEPOSER L'ASSISE DE PANNEAU DE PORTE ARRIERE

(a) Libérer les griffes pour déposer les 2 coussinets de panneau de porte arrière.

35. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

36. DEPOSER LA MOULURE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

37. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE ARRIERE

Cliquer ici

38. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

39. DEPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE

Cliquer ici

40. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

Cliquer ici
