Toyota CH-R Revue Technique: Parametres Personnalisables
PARAMETRES PERSONNALISABLES
PERSONNALISER LE SYSTEME D'ECLAIRAGE (EXT)
REMARQUE:
- Lorsque le client demande la modification d'une fonction, s'assurer en premier lieu que cette fonction peut être personnalisée.
- Veiller à prendre note des réglages initiaux avant la personnalisation.
- Lors de la recherche de pannes d'une fonction, s'assurer en premier lieu que la fonction est réglée sur la valeur par défaut.
CONSEIL:
Les éléments suivants peuvent être personnalisés:
(a) Personnalisation à l'aide du Techstream
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur d'allumage en position ON.
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical / Main Body / Utility / Customize / Light Control, Illuminated Entry or Warning.
(5) Sélectionner le réglage en se reportant au tableau ci-dessous.
Commande d'éclairage|
Affichage du tester |
Description |
Réglage par défaut |
Réglage |
ECU |
|---|---|---|---|---|
|
Disp Ex ON Sen |
Modifie le niveau de luminosité ambiante pour baisser l'intensité des éclairages tels que les témoins du combiné d'instruments, le témoin d'A/C et la montre de bord.*A |
NORMAL |
000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Disp Ex OFF Sen |

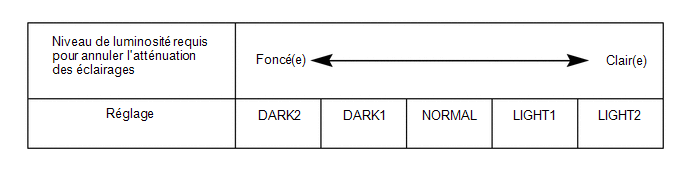

Modifie le niveau de luminosité ambiante requis pour annuler l'atténuation des éclairages tels que les témoins du combiné d'instruments, le témoin d'A/C et la montre de bord.*B |
NORMAL |
000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Light Auto OFF Delay |
Son maintient l'éclairage des phares pendant un certain temps après avoir mis le contacteur d'allumage en position OFF et contacteur de fermeture de toutes les portes.*1 feux de croisement en position ON |
30 s |
00:OFF, 01:30 s, 10:60 s, 11:90 s |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Sensitivity |
Règle la sensibilité du système de commande d'éclairage automatique.*C |
Normal(e) |
000:Normal, 001:Dark2, 010:Dark1, 011:Light1, 100:Light2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
DRL Function |
Active/désactive la fonction DRL. |
ON |
0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Follow Me Home Lighting Time |
Règle la durée d'éclairage des phares après avoir mis le contacteur d'allumage en position OFF. *2 |
30 s |
00: 30 s, 01: 60 s, 10: 90 s, 11: 120 s |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
- *1: avec système Toyota Safety Sense P
- *2: sans système Toyota Safety Sense P
|
Affichage du tester |
Description |
Réglage par défaut |
Réglage |
ECU |
|---|---|---|---|---|
|
Lane Change Flashing Times Setting |
Fonction pour changer le nombre de clignotements de changement de bande de circulation. |
3 |
000:OFF,001:3 010:4 011:5 100:6 101:7 |
Ensemble de combiné d'instruments |
CONSEIL:
Le réglage de sensibilité est difficile à confirmer. Procéder à la vérification en conduisant le véhicule.
- *A
- *B
- *C
(b) Personnalisation avec l'affichage multifonction (avec Toyota Safety Sense P).
(1) Mettre le contacteur d'allumage en position ON.
(2) Sélectionner les menus suivants: MENU / Setup / Vehicle / Vehicle customization / Lights Settings.
(3) Sélectionner le réglage en se reportant au tableau ci-dessous.
Réglage de l'éclairage|
Affichage du tester |
Description |
Réglage par défaut |
Réglage |
ECU |
|---|---|---|---|---|
|
Headlights Auto-on Sensitivity |
Règle la sensibilité du système de commande d'éclairage automatique. |
0 |
-2, -1, 0, +1 ou +2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Headlights Auto-off Timer |
Son maintient l'éclairage des phares pendant un certain temps après avoir mis le contacteur d'allumage de la position OFF à la fermeture de toutes les portes et le contacteur de feux de croisement en position ON. |
30 s |
Off, 30 s, 60 s ou 90 s |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Daytime Running Lights |
Active/désactive la fonction DRL. |
ON |
ON ou OFF |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
