Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER LE SUPPORT D'ECU DE NAVIGATION N° 2

(a) Engager les guides pour reposer provisoirement le support d'ECU de navigation n° 2.

(b) Reposer le support d'ECU de navigation n° 2 à l'aide des 2 boulons sur l'ECU de navigation.

2. REPOSER LE SUPPORT D'ECU DE NAVIGATION N° 1

(a) Engager les guides pour reposer provisoirement le support d'ECU de navigation n° 1.

(b) Reposer le support d'ECU de navigation n° 1 à l'aide des 2 boulons sur l'ECU de navigation.

3. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Engager les attaches pour reposer le sous-ensemble de câble d'antenne.

(b) Brancher les 3 connecteurs.

4. REPOSER L'ECU DE NAVIGATION AVEC SON SUPPORT

(a) Brancher le connecteur.

(b) Reposer l'ECU de navigation avec support à l'aide des 2 écrous.

Torque:

12,0 N·m {122 kgf·cm, 9 ft·lbf}

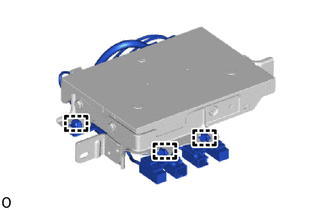

(c) Brancher les 4 connecteurs.

5. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS

Cliquer ici

6. REPOSER L'ENSEMBLE DE CAISSON DE TABLEAU DE BORD

Cliquer ici

7. POSER LE PANNEAU DE FINITION DU TABLEAU DE BORD INFERIEUR CENTRAL

Cliquer ici

8. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

9. REPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

10. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

11. REPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici
