REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LA DOUILLE ET LE CABLE DE FEU COMBINE ARRIERE

(a) Brancher le connecteur.

(b) Engager l'attache pour reposer la douille et le câble de feu combiné arrière.

2. POSER L'AMPOULE DE FEU LATERAL ARRIERE

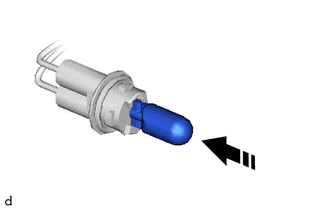

(a) Reposer l'ampoule de feu latéral arrière sur la douille et le câble de feu combiné arrière.

Poser dans ce sens

(b) Tourner la douille et le câble de feu combiné arrière avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour brancher l'ensemble.

Poser dans ce sens

3. REPOSER L'AMPOULE DE CLIGNOTANT ARRIERE

(a) Reposer l'ampoule de clignotant arrière sur la douille et le câble de feu combiné arrière.

Poser dans ce sens

(b) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour brancher l'ensemble.

Poser dans ce sens

4. REPOSER LA LED DE FEU COMBINE ARRIERE

(a) Faire tourner la LED de feu combiné arrière comme indiqué sur le schéma pour la reposer.

Poser dans ce sens

(b) Reposer la vis.

(c) Brancher le connecteur.
