Toyota CH-R Revue Technique: Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP
|

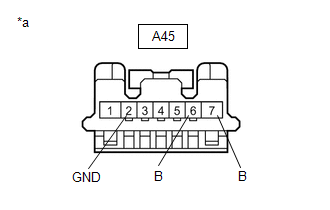

(a) Débrancher le connecteur A45 de l'ensemble de contacteur des feux stop. |
|
(b) Mesurer le connecteur de tension et de résistance côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A45-7 (B) - A45-2 (GND) |
Contacteur d'allumage en position OFF |
11 Ã 14 V |
|
A45-6 (B) - A45-2 (GND) |
Contacteur d'allumage en position ON (IG) |
11 Ã 14 V |
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A45-2 (GND) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, réparer ou remplacer le faisceau de câbles ou le connecteur.
|
(c) Rebrancher le connecteur A45 de l'ensemble de contacteur des feux stop. |
|
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A45- 1 (OUT) - A45-2 (GND) |
Contacteur d'allumage en position OFF, pédale de frein relâchée |
En dessous de 1 V |
|
A45-1 (OUT) - A45-2 (GND) |
Contacteur d'allumage en position OFF, pédale de frein enfoncée |
11 Ã 14 V |
|
A45-3 (L) - A45-2 (GND) |
Contacteur d'allumage en position OFF, pédale de frein relâchée |
En dessous de 1 V |
|
A45-3 (L) - A45-2 (GND) |
Contacteur d'allumage en position OFF, pédale de frein enfoncée |
11 Ã 14 V |
|
A45-4 (ACC) - A45-2 (GND) |
Contacteur d'allumage en position OFF |
11 Ã 14 V |
|
A45-5 (L) - A45-2 (GND) |
Contacteur d'allumage en position ON (IG), pédale de frein non enfoncée |
11 Ã 14 V |
|
A45-5 (L) - A45-2 (GND) |
Contacteur d'allumage en position ON (IG), pédale de frein enfoncée |
En dessous de 1 V |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux stop.
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE
*2
PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
*3
...
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, le calibrage et l'initialisation ou l'enregistrement)
doit être effectuée une fois que les pièce ...
