EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 |
ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
*2 |
RELAIS D'AVERTISSEUR SONORE |
|
*3 |
BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 |
*4 |
FUSIBLE HORN |

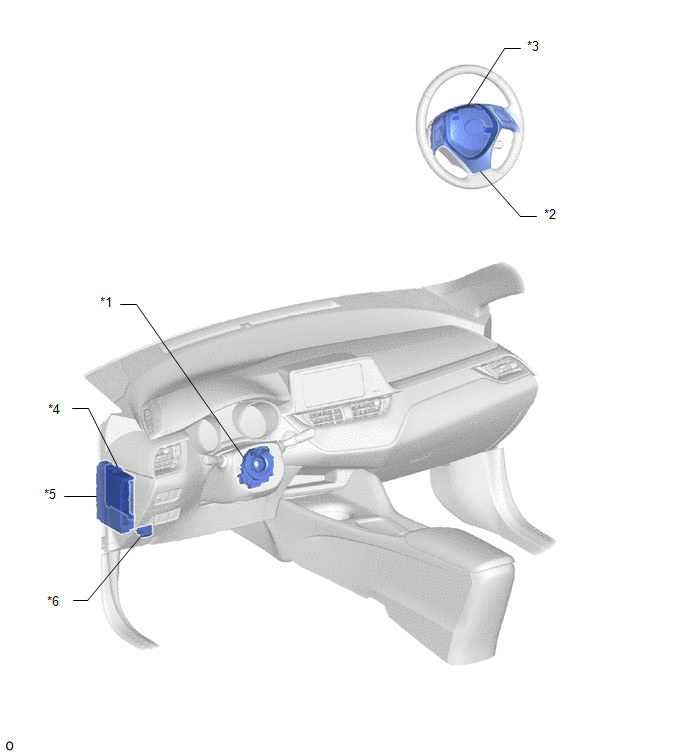

SCHEMA
|
*1 |
SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 |
ENSEMBLE DE CONTACTEUR AU VOLANT |
|
*3 |
ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
*4 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 |
ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
*6 |
DLC3 |
