Pieces Constitutives

PIECES CONSTITUTIVES

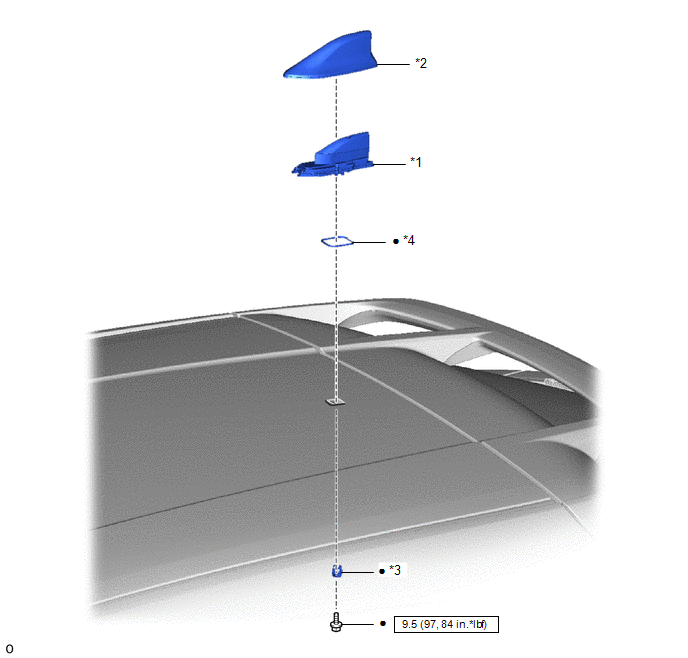

SCHEMA

*1

ENSEMBLE D'ANTENNE DE TOIT

*2

HOUSSE EXTERIEURE D'ANTENNE

*3

SUPPORT

*4

JOINT

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

SCHEMA

*A

avec contacteur (SOS) manuel

-

-

*1

ENSEMBLE D'ANTENNE DE NAVIGATION

*2

ENSEMBLE DE BUSE DE DEGIVREUR

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, le calibrage et l'initialisation ou l'enregistrement) doit être effectuée une fois que les pièces sont déposées puis reposées ou remplacées lors de la dépose/repose de l'ensemble d'antenne de navigation sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie.

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ANTENNE DE TOIT

Cliquer ici

2. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION (avec SOS (manuel) contacteur)

Cliquer ici

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION (avec SOS (manuel) contacteur)

Cliquer ici

2. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT

Cliquer ici
