DESCRIPTION
Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio.

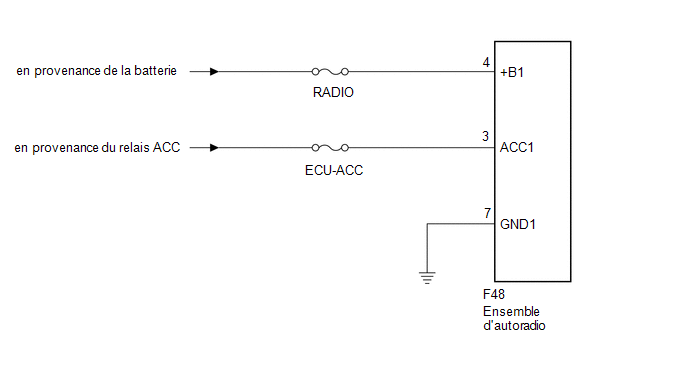

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE RECEPTEUR DE RADIO) |
(a) Débrancher le connecteur d'ensemble de récepteur de radio.
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F48-4 (+B1) - F48-7 (GND1) |
En permanence |
11 Ã 14 V |
|
F48-3 (ACC1) - F48-7 (GND1) |
Contacteur d'allumage en position ACC |
11 Ã 14 V |
| OK | |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
