Toyota CH-R Revue Technique: Circuit du signal de vitesse du véhicule entre l'autoradio et le combiné d'instruments

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / Circuit du signal de vitesse du véhicule entre l'autoradio et le combiné d'instruments

DESCRIPTION

pour l'égaliseur sonore automatique (ASL):
  • Ce circuit est nécessaire pour l'égaliseur sonore automatique (ASL) intégré à l'ensemble de récepteur de radio et d'affichage.

    La fonction d'égaliseur sonore automatique (ASL) règle automatiquement le niveau de volume de système audio en vue de compenser le bruit du véhicule qui augmente (le bruit du véhicule à tendance à augmenter au fur et à mesure que la vitesse du véhicule augmente). La fonction ASL règle le niveau de volume sur la base des signaux de vitesse du véhicule qu'elle reçoit de l'ensemble de combiné d'instruments.

pour "Bluetooth":
  • Les signaux de vitesse du véhicule sont émis par l'ensemble de combiné d'instruments et sont utilisés pour désactiver la fonction "Bluetooth".

    L'ensemble de récepteur de radio et d'affichage détecte que le véhicule est en mouvement et empêche la connexion ou l'enregistrement d'un appareil "Bluetooth" pendant la conduite.

CONSEIL:

  • Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le signal est modifié en signal d'impulsion par le transistor situé dans l'ensemble de combiné d'instruments. Chaque ECU commande son système respectif sur la base du signal d'impulsion.
  • En cas de court-circuit dans n'importe laquelle des ECU ou dans le faisceau de câbles branché sur une ECU, aucun des systèmes repris dans le schéma suivant ne fonctionnera normalement.

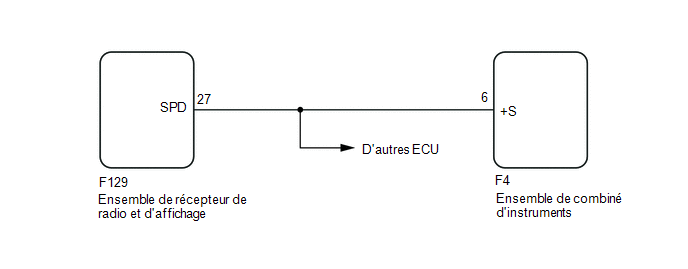

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (FORME D'ONDE DE SORTIE)

(a) Vérifier la forme d'onde de sortie.

(1) Déposer l'ensemble de combiné d'instruments en laissant le connecteur branché.

Cliquer ici

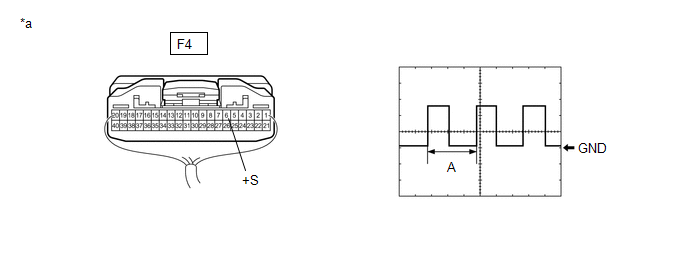

(2) Brancher un oscilloscope sur la borne F4-6 (+S) et la masse de carrosserie.

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble de combiné d'instruments)

-

-

(3) Mettre le contacteur d'allumage en position ON.

(4) Faire tourner lentement une roue.

(5) Vérifier la forme d'onde du signal en fonction de la (des) condition(s) reprise(s) dans le tableau ci-dessous.

Elément

Condition

Borne de mesure

F4-6 (+S) - Masse de carrosserie

Réglage de l'appareil

5 V/DIV., 20 ms/DIV.

Conditions de fonctionnement du véhicule

Une roue est tournée

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

CONSEIL:

Lorsque le système fonctionne normalement, un tour de roue génère 4 impulsions. A mesure que la vitesse du véhicule augmente, la largeur indiquée par (A) dans le schéma diminue.

INCORRECT

PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur F129 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble du combiné d'instruments F4.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F129-27 (SPD) - F4-6 (+S)

En permanence

En dessous de 1 Ω

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
