DESCRIPTION

Ce DTC est enregistré lorsqu'un signal audio ou vidéo est interrompu suite à l'entrée de la tension de la batterie dans l'ensemble d'autoradio et d'affichage qui chute provisoirement.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B158F	Arrêt du signal AV (basse tension de la batterie)	Un signal vidéo ou audio est interrompu lorsque la tension de batterie chute	Ensemble de récepteur de radio et d'affichage Faisceau de câbles ou connecteur

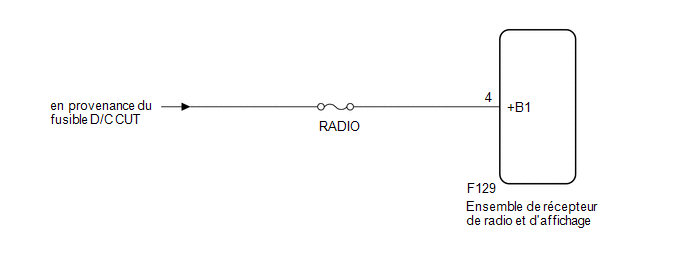

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.
Cliquer ici
En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication est enregistré.
- L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

PROCEDURE

1.	VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) Mesurer la tension de la batterie.

Tension standard:

11 à 14 V

CONSEIL:

Cet écran est actualisé à chaque seconde.

INCORRECT

PASSER AU POINT 3

2.	VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

FIN

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE)

(a) Débrancher le connecteur d'ensemble de récepteur de radio et d'affichage.

*a	Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage)

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester	Condition	Condition spécifiée
F129-4 (+B1) - Masse de carrosserie	En permanence	11 à 14 V

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
