SCHEMA DU SYSTEME

    Emplacement Des Pieces Constitutives

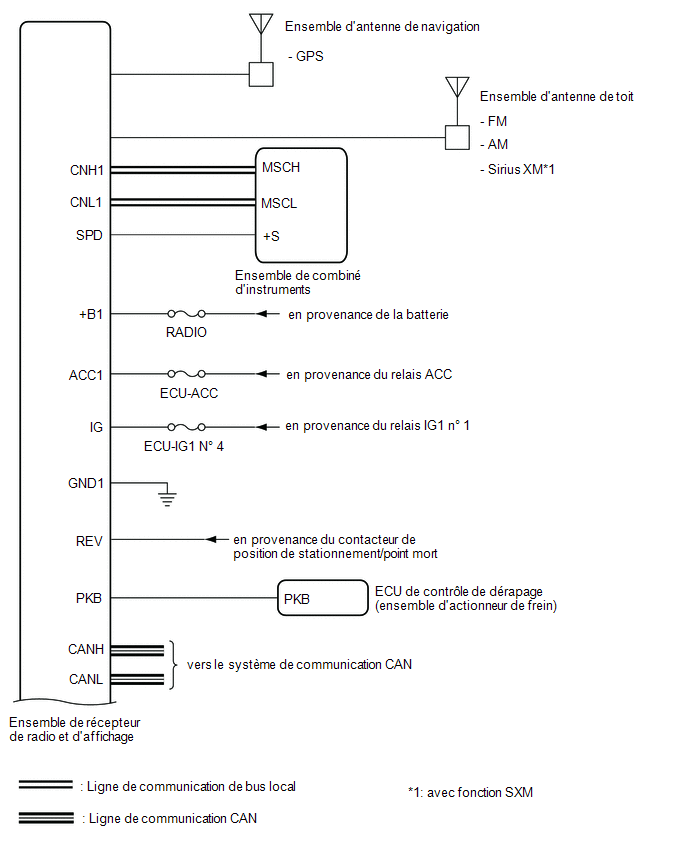

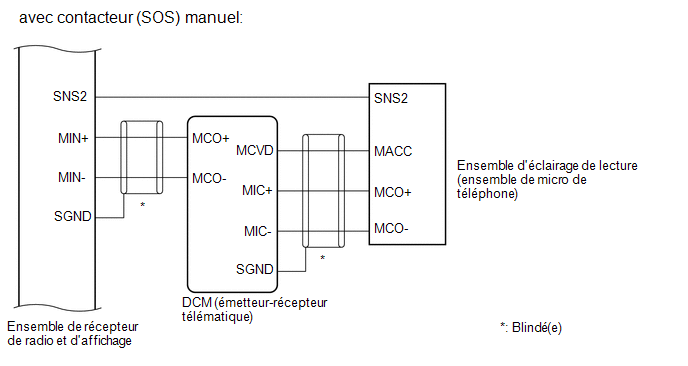

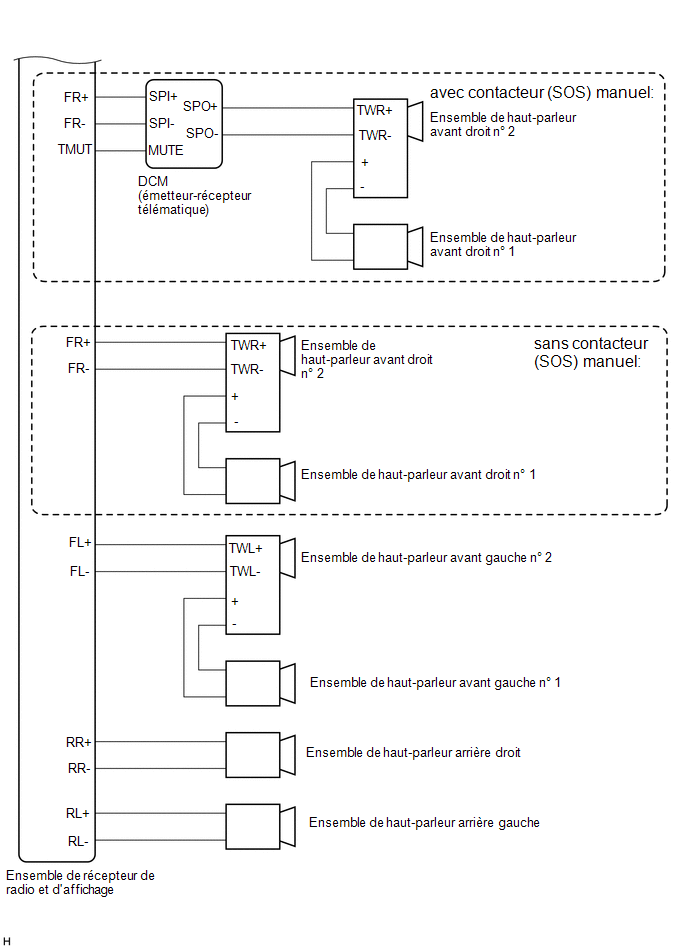

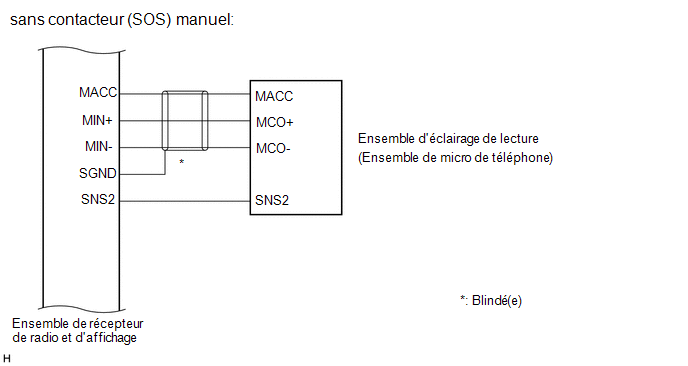

    EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE D'ECLAIRAGE DE LECTURE (ENSEMBLE DE MICRO DE TELEPHONE) *2 ECU DE CONTROLE DE DERAPAGE (ENSE ...

    Description Du Systeme
    DESCRIPTION DU SYSTEME DESCRIPTION DE LA FONCTION DU SYSTEME AUDIO USB (a) L'ensemble d'adaptateur de prise stéréo n° 1 est équipé d'un connecteur USB. Le branchement d'un app ...

    Autres matériaux::

    Toyota CH-R Revue Technique > Relais D'integration: Repose
    REPOSE PROCEDURE 1. REPOSER LE RELAIS D'INTEGRATION N° 1 (a) Brancher les 2 connecteurs. (b) Engager les griffes pour reposer le relais d'intégration n° 1 comme indiqué sur le schéma. Poser dans ce sens 2. REPOSER LE COUVERCLE DE BLOC DE RELAIS N° ...

    Toyota CH-R Revue Technique > Eclairage De Boite A Gants: Repose
    REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS (a) Tourner l'ensemble d'éclairage de boîte à gants comme indiqué sur le schéma et le reposer. Tourner 2. REPOSER LE PANNEAU DE FINITION INFERIEUR N° 2 DE TABLEAU DE BORD ...
