Toyota CH-R Revue Technique: Dysfonctionnement du circuit du contacteur de boucle côté passager (B1771)

Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Systeme De Classification D'occupant / Dysfonctionnement du circuit du contacteur de boucle côté passager (B1771)

DESCRIPTION

Le circuit de contacteur de boucle côté passager se compose de l'ECU de détection d'occupant et du contacteur de boucle côté passager (ensemble de sangle intérieure de siège avant droit).

Le DTC B1771 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit du contacteur de boucle côté passager.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1771

Dysfonctionnement du circuit du contacteur de boucle côté passager

L'une des conditions suivantes est remplie

  • L'ECU de détection d'occupant détecte un court-circuit dans le circuit du contacteur de boucle côté passager.
  • L'ECU de détection d'occupant détecte un court-circuit à la masse dans le circuit du contacteur de boucle côté passager.
  • L'ECU de détection d'occupant détecte un court-circuit en B+ dans le circuit du contacteur de boucle côté passager.
  • L'ECU de détection d'occupant détecte une coupure dans le circuit du contacteur de boucle côté passager.
  • Dysfonctionnement du contacteur côté passager
  • Dysfonctionnement de l'ECU de détection d'occupant
  • Câble de siège avant droit
  • Contacteur de boucle côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit)
  • ECU de détection d'occupant
Conditions de détection de DTC


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Séquence 4

Séquence 5

Séquence 6

Condition de diagnostic

Contacteur d'allumage en position ON

â—‹

â—‹

â—‹

â—‹

â—‹

â—‹

Etat du dysfonctionnement

L'ECU de détection d'occupant détecte un court-circuit dans le circuit du contacteur de boucle côté passager.

â—‹

-

-

-

-

-

L'ECU de détection d'occupant détecte un court-circuit à la masse dans le circuit du contacteur de boucle côté passager.

-

â—‹

-

-

-

-

L'ECU de détection d'occupant détecte un court-circuit en B+ dans le circuit du contacteur de boucle côté passager.

-

-

â—‹

-

-

-

L'ECU de détection d'occupant détecte une coupure dans le circuit du contacteur de boucle côté passager.

-

-

-

â—‹

-

-

Dysfonctionnement du contacteur côté passager

-

-

-

-

â—‹

-

Dysfonctionnement de l'ECU de détection d'occupant

-

-

-

-

-

â—‹

Durée de détection

-

-

-

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

CONSEIL:

  • Lorsque le DTC B1650/32 est enregistré comme un résultat de recherche de pannes du système d'airbag, vérifier les DTC enregistrés dans l'ECU de détection d'occupant. Lorsque le DTC B1771 est émis, effectuer la recherche de pannes pour ce DTC en premier.
  • En cas de difficultés lors de la recherche de pannes (vérification du faisceau de câbles), déposer les boulons de pose de siège de passager avant afin de voir en dessous de l'assise de siège.
  • Dans le cas mentionné ci-dessus, lever et maintenir le siège afin qu'il ne tombe pas. Ne maintenir le siège que si cela est nécessaire car maintenir le siège pendant une longue durée peut provoquer une déformation du rail de siège.

PROCEDURE

1.

VERIFIER LES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

(c) S'assurer que les connecteurs sont correctement branchés à l'ECU de détection d'occupant et à l'ensemble de sangle intérieure de ceinture de sécurité avant droite.

OK:

Les connecteurs sont correctement branchés.

CONSEIL:

Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.

(d) Débrancher les connecteurs de l'ECU de détection d'occupant et de l'ensemble de sangle intérieure de ceinture de sécurité avant droite.

(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK:

Les bornes ne sont ni déformées ni endommagées.

INCORRECT

REMPLACER LE CABLE DE SIEGE AVANT DROIT

OK

2.

VERIFIER LE CABLE DE SIEGE AVANT DROIT (COURT-CIRCUIT EN B+)

(a) Brancher le câble sur la borne négative (-) de la batterie.

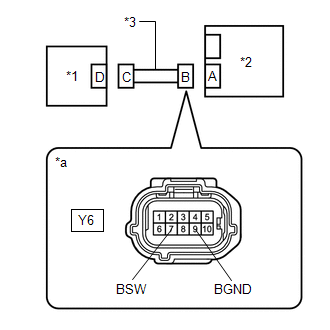

*1

Ensemble de sangle intérieure de ceinture de sécurité avant droite

*2

ECU de détection d'occupant

*3

Câble de siège avant droit

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de détection d'occupant)

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

Y6-7 (BSW) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

Y6-9 (BGND) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(d) Mettre le contacteur d'allumage en position OFF.

(e) Débrancher le câble de la borne négative (-) de la batterie.

INCORRECT

REMPLACER LE CABLE DE SIEGE AVANT DROIT

OK

3.

VERIFIER LE CABLE DE SIEGE AVANT DROIT (COUPURE)

(a) A l'aide d'un câble de diagnostic, brancher les bornes 1 (+) et 2 (-) du connecteur B.

REMARQUE:

Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.

*1

Ensemble de sangle intérieure de ceinture de sécurité avant droite

*2

ECU de détection d'occupant

*3

Câble de siège avant droit

*4

Câble de diagnostic

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de détection d'occupant)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de sangle intérieure de ceinture de sécurité avant droite)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Y6-7 (BSW) - Y6-9 (BGND)

En permanence

En dessous de 1 Ω

(c) Débrancher le câble de diagnostic du connecteur C.

INCORRECT

REMPLACER LE CABLE DE SIEGE AVANT DROIT

OK

4.

VERIFIER LE CABLE DE SIEGE AVANT DROIT (COURT-CIRCUIT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Y6-7 (BSW) - Y6-9 (BGND)

En permanence

1 MΩ minimum

*1

Ensemble de sangle intérieure de ceinture de sécurité avant droite

*2

ECU de détection d'occupant

*3

Câble de siège avant droit

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de détection d'occupant)

INCORRECT

REMPLACER LE CABLE DE SIEGE AVANT DROIT

OK

5.

VERIFIER LE CABLE DE SIEGE AVANT DROIT (COURT-CIRCUIT A LA MASSE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Y6-7 (BSW) - Masse de carrosserie

En permanence

1 MΩ minimum

Y6-9 (BGND) - Masse de carrosserie

En permanence

1 MΩ minimum

*1

Ensemble de sangle intérieure de ceinture de sécurité avant droite

*2

ECU de détection d'occupant

*3

Câble de siège avant droit

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de détection d'occupant)

INCORRECT

REMPLACER LE CABLE DE SIEGE AVANT DROIT

OK

6.

VERIFIER DTC

(a) Brancher les connecteurs à l'ECU de détection d'occupant et à l'ensemble de sangle intérieure de ceinture de sécurité avant droite.

(b) Brancher le câble sur la borne négative (-) de la batterie.

(c) Effacer les DTC enregistrés dans l'ECU de détection d'occupant.

Cliquer ici

Body Electrical > Occupant Detection > Clear DTCs

(d) Effacer les DTC enregistrés dans l'ensemble de capteur d'airbag.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(e) Mettre le contacteur d'allumage en position OFF.

(f) Mettre le contacteur d'allumage en position ON et attendre 10 secondes minimum.

(g) Vérifier les DTC.

Cliquer ici

Body Electrical > Occupant Detection > Trouble Codes

OK:

Le DTC B1771 n'est pas émis.

CONSEIL:

Des codes autres que le DTC B1771 peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

(h) Mettre le contacteur d'allumage en position OFF.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

7.

VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Remplacer l'ensemble de sangle intérieure de ceinture de sécurité avant droite par un élément en bon état.

Cliquer ici

CONSEIL:

Effectuer la vérification suivante à l'aide des pièces en bon état si possible, provenant d'un autre véhicule.

(c) Brancher le câble sur la borne négative (-) de la batterie.

(d) Effacer les DTC enregistrés dans l'ECU de détection d'occupant.

Cliquer ici

Body Electrical > Occupant Detection > Clear DTCs

(e) Effacer les DTC enregistrés dans l'ensemble de capteur d'airbag.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(f) Mettre le contacteur d'allumage en position OFF.

(g) Mettre le contacteur d'allumage en position ON et attendre 10 secondes minimum.

(h) Vérifier les DTC.

Cliquer ici

Body Electrical > Occupant Detection > Trouble Codes

OK:

Le DTC B1771 n'est pas émis.

CONSEIL:

Des codes autres que le DTC B1771 peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

(i) Mettre le contacteur d'allumage en position OFF.

(j) Débrancher le câble de la borne négative (-) de la batterie.

(k) Rétablir l'ensemble de sangle intérieure de ceinture de sécurité avant droite qui avait été installé pour tester son emplacement d'origine.

Cliquer ici

OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

INCORRECT

8.

REMPLACER L'ECU DE DETECTION D'OCCUPANT

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

(c) Remplacer l'ECU de détection d'occupant par un élément neuf.

Cliquer ici

(d) Brancher le câble sur la borne négative (-) de la batterie.

SUIVANT

9.

EFFECTUER LE CALIBRAGE DU POINT ZERO

(a) A l'aide du Techstream, effectuer le calibrage du point zéro.

Cliquer ici

Body Electrical > Occupant Detection > Utility

Affichage du tester

Zero Point Calibration

SUIVANT

FIN
