Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS

Cliquer ici

2. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT

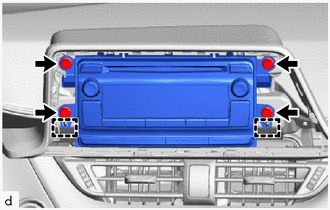

(a) Déposer les 4 vis.

(b) Tirer l'ensemble de récepteur de radio avec support vers l'arrière du véhicule pour libérer les guides.

(c) Débrancher chaque connecteur et déposer l'ensemble de récepteur de radio avec support.

3. DEPOSER LE SUPPORT DE RADIO N° 1

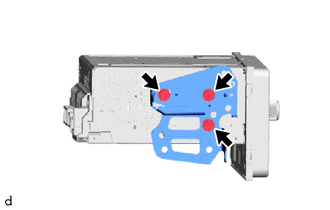

(a) Déposer les 3 vis et le support de radio n° 1 de l'ensemble de récepteur de radio.

4. DEPOSER LE SUPPORT DE RADIO N° 2

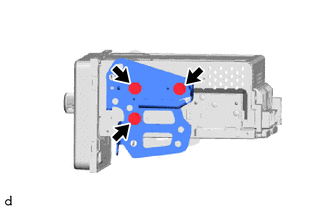

(a) Déposer les 3 vis et le support de radio n° 2 de l'ensemble de récepteur de radio.

Pieces Constitutives

PIECES CONSTITUTIVES

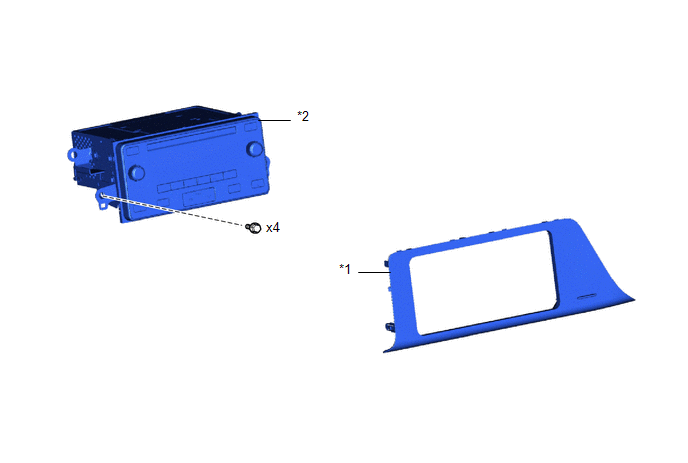

SCHEMA

*1

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DU COMBINE D'INSTRUMENTS

*2

ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT

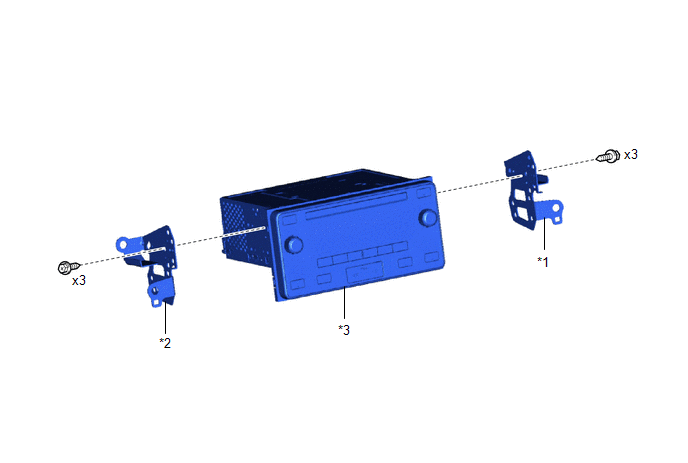

SCHEMA

*1

SUPPORT RADIO N° 1

*2

SUPPORT RADIO N° 2

*3

ENSEMBLE DE RECEPTEUR DE RADIO

-

-

Repose

REPOSE

PROCEDURE

1. REPOSER LE SUPPORT RADIO N° 2

(a) Reposer le support de radio n° 2 sur l'ensemble de récepteur de radio à l'aide des 3 vis.

2. REPOSER LE SUPPORT RADIO N° 1

(a) Reposer le support de radio n° 1 sur l'ensemble de récepteur de radio à l'aide des 3 vis.

3. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT

(a) Brancher chaque connecteur.

(b) Engager les guides pour reposer provisoirement l'ensemble de récepteur de radio avec support.

(c) Reposer l'ensemble de récepteur de radio avec support à l'aide des 4 vis.

4. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS

Cliquer ici
