DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS
Cliquer ici
3. DEPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
Cliquer ici
4. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT
(a) Déposer les 4 vis. |
|

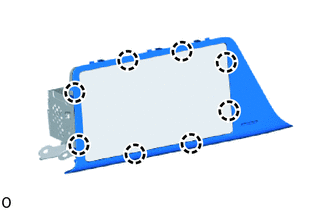

(b) Tirer l'ensemble de récepteur de radio et d'affichage avec support vers l'arrière du véhicule pour libérer les griffes et les agrafes comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
(c) Débrancher chaque connecteur et déposer l'ensemble de récepteur de radio et d'affichage avec support.
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS
(a) Libérer les griffes pour déposer le sous-ensemble de panneau de finition central de combiné d'instruments. |
|
6. DEPOSER LE SUPPORT D'AUTORADIO N° 1
(a) Déposer les 2 vis et le support de récepteur de radio n° 1 de l'ensemble de récepteur de radio et d'affichage. |
|
7. DEPOSER LE SUPPORT D'AUTORADIO N° 2
(a) Déposer les 2 vis et le support de récepteur de radio n° 2 de l'ensemble de récepteur de radio et d'affichage. |
|
