Toyota CH-R Revue Technique: Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFICATION DE L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
|

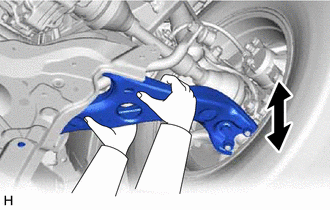

(a) S'assurer de l'absence de tout jeu. (1) Soulever le véhicule. (2) Déplacer le sous-ensemble de bras inférieur de suspension avant n° 1 vers le haut et vers le bas à la main avec une force de 294 N (30 kgf) minimum pour s'assurer de l'absence de jeu au niveau de l'ensemble de joint à rotule inférieur avant. CONSEIL: Si l'ensemble de joint à rotule inférieur avant est desserré, remplacer le par un élément neuf. |
|
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
ENSEMBLE D'ESSIEU AVANT
*2
ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
*3
GOUPILLE FENDUE
...
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement)
qui doivent être effectuées une fois que les pièces ont ét ...
