TABLEAU DE COMBINAISON DE DTC

COMMENT INTERPRETER LES DTC DE COMMUNICATION (DTC COMMENCANT PAR U)

(a) Si une erreur de communication CAN ne peut pas être reproduite, identifier la pièce suspectée de dysfonctionnement à l'aide des DTC enregistrés dans les ECU branchées sur les bus CAN en suivant la procédure ci-dessous.

CONSEIL:

Les DTC de communication (DTC commençant par U) indiquent une erreur de communication entre l'ECU qui enregistre le DTC et l'ECU qui est indiquée par le DTC.

(1) Si plusieurs ECU enregistrent un DTC de communication pour une ECU particulière, un arrêt de communication de l'ECU est suspecté.

*a

Eléments à vérifier

-

-

REMARQUE:

  • Ce tableau des DTC provient d'un autre modèle et n'est utilisé ici que pour présenter un exemple de DTC émis en cas de coupure dans une ligne secondaire CAN pour l'ECU de carrosserie principale. Ce tableau ne présente pas les DTC applicables à ce véhicule.
  • Même si un titre de DTC peut indiquer une erreur de communication avec une ECU spécifique, le nom de l'ECU utilisé dans le nom du DTC sur le Techstream peut différer en fonction de l'ECU qui enregistre le DTC. (concernant les DTC émis, se reporter au tableau des DTC avec l'ECU.)

CONSEIL:

Dans la mesure où plusieurs ECU indiquent un arrêt de communication avec l'ECU de carrosserie principale, le risque d'arrêt de communication de l'ECU de carrosserie principale est élevé.

(2) Si presque tous les DTC de communication d'une ECU sont enregistrés, un arrêt de communication de l'ECU est suspecté.

*a

Eléments à vérifier

-

-

REMARQUE:

  • Ce tableau des DTC provient d'un autre modèle et n'est utilisé ici que pour présenter un exemple de DTC émis en cas de coupure dans une ligne secondaire CAN pour l'ECU de carrosserie principale. Ce tableau ne présente pas les DTC applicables à ce véhicule.
  • Même si un titre de DTC peut indiquer une erreur de communication avec une ECU spécifique, le nom de l'ECU utilisé dans le nom du DTC sur le Techstream peut différer en fonction de l'ECU qui enregistre le DTC. (concernant les DTC émis, se reporter au tableau des DTC avec l'ECU.)

CONSEIL:

  • Si presque tous les DTC de l'ECU de carrosserie principale sont enregistrés, le risque d'un arrêt de communication de l'ECU de carrosserie principale est élevé.
  • Lorsqu'une erreur de communication CAN se produit, de nombreux DTC sont émis. Les DTC autres que les DTC d'erreur de communication (tels que les DTC commençant par B ou C) et les DTC de communication du système ABS sont importants. Toutefois, il sera probablement plus simple d'identifier la pièce défectueuse en examinant la situation globale, sans tenir compte de ces DTC.

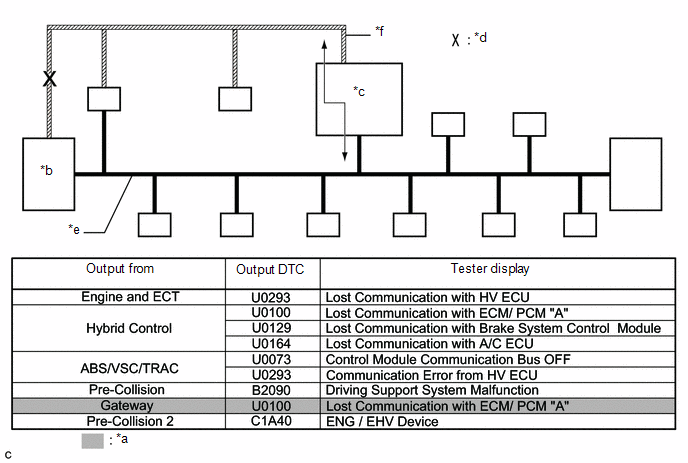

(b) Pour faciliter l'identification de la pièce du bus secondaire présentant une erreur de communication, classer par priorité les DTC d'arrêt de communication enregistrés dans l'ECU équipée de la fonction de portail d'accès.

*a

Eléments à vérifier

*b

ECM

*c

ECU équipée de la fonction de portail d'accès

*d

Emplacement du dysfonctionnement

*e

Bus central

*f

Bus secondaire

REMARQUE:

Ce tableau des DTC provient d'un autre modèle, et n'est utilisé ici que pour présenter les ECU branchées à un bus central et à un bus secondaire. Il présente les DTC émis lorsqu'il y a une coupure dans les lignes principales de bus de l'ECM sur le bus secondaire. Ce tableau n'indique pas les DTC applicables à ce véhicule.

CONSEIL:

  • Dans la mesure où des ECU équipées de la fonction de portail d'accès (ECU de contrôle de bus secondaire) contrôlent les signaux de toutes les ECU qui sont connectées aux bus secondaires, des ECU équipées de la fonction de portail d'accès peuvent détecter, de manière plus précise, les ECU dotés d'un arrêt de communication.
  • En cas d'arrêt de communication de l'ECU équipée de la fonction de portail d'accès (portail d'accès), la communication avec les ECU branchées aux autres bus, tels que le bus central, s'arrête. C'est pour cette raison que les DTC de communication des ECU branchées aux autres bus sont également enregistrés.

(c) Lorsque l'un des dysfonctionnements suivants se produit, de nombreux DTC sont susceptibles d'être émis par plusieurs ECU. Par conséquent, il peut s'avérer difficile d'identifier la pièce défectueuse.

  • Court-circuit entre les lignes CAN (CANH et CANL)
  • Court-circuit entre une ligne CAN (CANH ou CANL) et la masse
  • Court-circuit entre une ligne CAN (CANH ou CANL) et +B
  • Coupure dans une ligne secondaire CAN (CANH ou CANL) d'une ECU ou d'un capteur
  • Coupure dans une ligne principale de bus CAN (CANH ou CANL) entre 2 ECU dotées d'une résistance d'extrémité

TABLEAU DE COMBINAISON DES DTC (COUPURE OU COURT-CIRCUIT DANS LE BUS 1, ERREUR DE COMMUNICATION ANTERIEURE)

(a) En ce qui concerne une erreur de communication antérieure d'une ECU et d'un capteur branché sur le bus 1 (dans ce cas, l'état normal est affiché lors de la vérification du bus CAN, mais des DTC de communication sont émis), la (les) probable(s) ligne(s) de bus CAN qui présentaient un dysfonctionnement peuvent être identifiées en fonction du tableau de combinaison des DTC suivant.

CONSEIL:

  • En fonction du tableau ci-dessous et des DTC émis par les ECU branchées via le système de communication CAN, il est possible d'identifier la pièce ayant subi un arrêt de communication.
  • S'agissant d'une coupure et d'un arrêt de la communication dans une ligne secondaire CAN actuellement en cours, la pièce défectueuse peut facilement être confirmée à l'aide d'une vérification du bus CAN à l'aide du Techstream étant donné que l'ECU ou le capteur branché à la ligne secondaire CAN ne répond pas (le nom de l'ECU ou du capteur ne s'affichera pas sur l'écran).
  • â—‹: Le DTC est émis.
  • -: Aucun DTC n'est émis.
  • *1: Il est possible d'enregistrer le DTC U0073 lors d'une perte de communication.
  • *2: les ECU équipées de la fonction de portail d'accès relaient les signaux entre les ECU branchées aux différents bus.
  • Si une coupure se produit dans une seule des lignes secondaires CAN, des DTC non relatifs aux pièces défectueuses peuvent être émis (des DTC peuvent être affichés de manière aléatoire) ou un message indiquant une erreur de communication peut s'afficher.
  • Si une coupure se produit dans l'un des câbles de la ligne secondaire CAN, même si les valeurs sont dans les tableaux suivants sont "-", les DTC qui ne concernent pas les pièces défectueuses peuvent être émis ou un message indiquant une erreur de communication peut être affiché.

-

Mode de panne

Coupure dans la/les ligne(s) secondaire(s) CAN

ECU d'émission

DTC émis

Mode d'arrêt de la communication du capteur de contrôle d'angle mort

Mode d'arrêt de communication du module de caméra avant

Mode d'arrêt de communication du capteur radar à ondes millimétriques

Bus 1

Capteur gauche d'angle mort

U0100

â—‹

-

-

U0125

â—‹

-

-

U0126

â—‹

-

-

U0129

â—‹

-

-

U0142

â—‹

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

â—‹

-

U0101

-

â—‹

-

U0123

-

â—‹

-

U0126

-

â—‹

-

U0129

-

â—‹

-

U0131

-

â—‹

-

U0142

-

â—‹

-

U0155

-

â—‹

-

U0235

-

â—‹

â—‹

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

â—‹

U0125

-

-

â—‹

U0126

-

-

â—‹

U0129

-

-

â—‹

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

-

-

-

U1104

-

-

â—‹

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

-

-

-

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-

-

-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

U0129

-

-

-

U023A

-

â—‹

-

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

U0123

-

-

-

U0126

-

-

-

U0142

-

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

-

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

-

-

-

U0151

-

-

-

U0155

-

-

-

U023A

-

â—‹

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0151

-

-

-

U0182

-

-

-

U0235

-

-

â—‹

U023A

-

â—‹

â—‹

-

Mode de panne

Coupure dans la/les lignes de bus principal CAN

ECU d'émission

DTC émis

ECU du portail d'accès central (ECU du portail d'accès au réseau) (bornes CA1H et CA1L)

J/C CAN N° 1 à J/C CAN n° 6

ECU du portail d'accès central (ECU du portail d'accès au réseau) (bornes CAYH et CAYL)

Bus 1

Capteur gauche d'angle mort

U0100

â—‹

â—‹

-

U0125

â—‹

â—‹

-

U0126

â—‹

â—‹

-

U0129

â—‹

â—‹

-

U0142

â—‹

â—‹

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

â—‹

-

-

U0101

â—‹

-

-

U0123

â—‹

-

-

U0126

â—‹

-

-

U0129

â—‹

-

-

U0131

â—‹

-

-

U0142

â—‹

-

-

U0155

â—‹

-

-

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

â—‹

-

-

U0125

â—‹

-

-

U0126

â—‹

-

-

U0129

â—‹

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

-

-

-

U1104

â—‹

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

-

-

-

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-



-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

U0129

-

-

-

U023A

â—‹

-

-

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

U0123

-

-

-

U0126

-

-

-

U0142

-

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

-

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

-

-

-

U0151

-

-

-

U0155

-

-

-

U023A

â—‹

-

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0151

-

-

-

U0182

-

-

-

U0235

â—‹

-

-

U023A

â—‹

-

-

-

Mode de panne

Court-circuit dans les lignes de bus CAN ou court-circuit à GND

ECU d'émission

DTC émis

CANH à CANL

CANH Court-circuit à la masse

CANL Court-circuit à la masse

Bus 1

Capteur gauche d'angle mort

U0100

â—‹

â—‹

â—‹

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

â—‹

â—‹

â—‹

U0101

â—‹

â—‹

â—‹

U0123

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0131

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0235

â—‹

â—‹

â—‹

Ensemble de capteur radar à ondes millimétriques

U0100

â—‹

â—‹

â—‹

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

-

-

-

U1104

â—‹

â—‹

â—‹

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

-

-

-

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-

-

-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

U0129

-

-

-

U023A

â—‹

â—‹

â—‹

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

U0123

-

-

-

U0126

-

-

-

U0142

-

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

-

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

-

-

-

U0151

-

-

-

U0155

-

-

-

U023A

â—‹

â—‹

â—‹

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0151

-

-

-

U0182

-

-

-

U0235

â—‹

â—‹

â—‹

U023A

â—‹

â—‹

â—‹

TABLEAU DE COMBINAISON DES DTC (COUPURE OU COURT-CIRCUIT DANS LE BUS 2, ERREUR DE COMMUNICATION ANTERIEURE)

(a) En ce qui concerne une erreur de communication antérieure d'une ECU et d'un capteur branché sur le bus 2 (dans ce cas, l'état normal est affiché lors de la vérification du bus CAN, mais des DTC de communication sont émis), la (les) probable(s) ligne(s) de bus CAN qui présentaient un dysfonctionnement peuvent être identifiées en fonction du tableau de combinaison des DTC suivant.

CONSEIL:

  • En fonction du tableau ci-dessous et des DTC émis par les ECU branchées via le système de communication CAN, il est possible d'identifier la pièce ayant subi un arrêt de communication.
  • S'agissant d'une coupure et d'un arrêt de la communication dans une ligne secondaire CAN actuellement en cours, la pièce défectueuse peut facilement être confirmée à l'aide d'une vérification du bus CAN à l'aide du Techstream étant donné que l'ECU ou le capteur branché à la ligne secondaire CAN ne répond pas (le nom de l'ECU ou du capteur ne s'affichera pas sur l'écran).
  • â—‹: Le DTC est émis.
  • -: Aucun DTC n'est émis.
  • *1: Il est possible d'enregistrer le DTC U0073 lors d'une perte de communication.
  • *2: les ECU équipées de la fonction de portail d'accès relaient les signaux entre les ECU branchées aux différents bus.
  • Si une coupure se produit dans une seule des lignes secondaires CAN, des DTC non relatifs aux pièces défectueuses peuvent être émis (des DTC peuvent être affichés de manière aléatoire) ou un message indiquant une erreur de communication peut s'afficher.
  • Si une coupure se produit dans l'un des câbles de la ligne secondaire CAN, même si les valeurs sont dans les tableaux suivants sont "-", les DTC qui ne concernent pas les pièces défectueuses peuvent être émis ou un message indiquant une erreur de communication peut être affiché.

-

Mode de panne

Coupure dans la/les lignes de bus principal CAN

ECU d'émission

DTC émis

ECU du portail d'accès central (ECU du portail d'accès au réseau)

Mode d'arrêt de communication de l'ECM

Bus 1

Capteur gauche d'angle mort

U0100

â—‹

â—‹

U0125

-

-

U0126

-

-

U0129

-

-

U0142

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Caméra de reconnaissance de la zone avant

U0100

â—‹

â—‹

U0101

â—‹

â—‹

U0123

-

-

U0126

-

-

U0129

-

-

U0131

-

-

U0142

-

-

U0155

-

-

U0235

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

â—‹

â—‹

U0125

-

-

U0126

-

-

U0129

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECM

U0124

â—‹

â—‹

U0129

â—‹

â—‹

ECM (système de régulateur de vitesse)

U0122

â—‹

â—‹

ECM (système de régulateur de vitesse à radar)

U0100

-

â—‹

U0122

â—‹

â—‹

U1104

â—‹

â—‹

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

â—‹

â—‹

U0129

-

-

U0140

-

-

U0155

-

-

U0164

-

-

U0198

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

U0155

-

-

U0163

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

U0129

-

-

U023A

-

-

ECU de détection d'occupant

U0125

-

-

U0129

-

-

Ensemble d'actionneur de frein*1

U0100

â—‹

â—‹

U0123

-

-

U0126

-

-

U0142

-

-

Capteur d'angle de braquage

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

â—‹

â—‹

U0129

-

-

U0142

-

-

Ensemble d'amplificateur de climatisation

U0100

â—‹

â—‹

U0131

-

-

U0142

-

-

U0155

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

â—‹

â—‹

U0101

â—‹

â—‹

U0120

-

-

U0129

-

-

U0151

-

-

U0155

-

-

U023A

-

-

U0327

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

â—‹

â—‹

U0142

-

-

U0155

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

â—‹

â—‹

U0140

-

-

U0155

-

-

Ensemble de combiné d'instruments

U0100

â—‹

â—‹

U0129

-

-

U0131

-

-

U0142

-

-

U0151

-

-

U0182

-

-

U0235

-

-

U023A

-

-

-

Mode de panne

Court-circuit dans les lignes de bus CAN ou court-circuit à GND

ECU d'émission

DTC émis

CANH à CANL

CANH Court-circuit à la masse

CANL Court-circuit à la masse

Bus 1

Capteur gauche d'angle mort

U0100

â—‹

â—‹

â—‹

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

U0142

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

â—‹

â—‹

â—‹

U0101

â—‹

â—‹

â—‹

U0123

-

-

-

U0126

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

â—‹

â—‹

â—‹

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

ECM (système de régulateur de vitesse)

U0122

â—‹

â—‹

â—‹

ECM (système de régulateur de vitesse à radar)

U0100

â—‹

â—‹

â—‹

U0122

â—‹

â—‹

â—‹

U1104

â—‹

â—‹

â—‹

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

â—‹

â—‹

â—‹

U0129

-

-

-

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-

-

-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

â—‹

â—‹

â—‹

U0129

-

-

-

U023A

-

-

-

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

â—‹

â—‹

â—‹

U0123

-

-

-

U0126

-

-

-

U0142

-

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

â—‹

â—‹

â—‹

U0129

-

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

â—‹

â—‹

â—‹

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

â—‹

â—‹

â—‹

U0101

â—‹

â—‹

â—‹

U0120

-

-

-

U0129

-

-

-

U0151

-

-

-

U0155

-

-

-

U023A

-

-

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

â—‹

â—‹

â—‹

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

â—‹

â—‹

â—‹

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

â—‹

â—‹

â—‹

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0151

-

-

-

U0182

-

-

-

U0235

-

-

-

U023A

-

-

-

TABLEAU DE COMBINAISON DES DTC (COUPURE OU COURT-CIRCUIT DANS LE BUS 3, ERREUR DE COMMUNICATION ANTERIEURE)

(a) Si des DTC, indiquant une ancienne erreur de communication d'une ECU ou d'un capteur branché sur le bus 3, sont émis (mais le bus est normal lors de la vérification du bus CAN), la zone probable qui présentait un dysfonctionnement peut être déterminée en fonction du tableau de combinaison des DTC suivants.

CONSEIL:

  • En fonction du tableau ci-dessous et des DTC émis par les ECU branchées via le système de communication CAN, il est possible d'identifier la pièce ayant subi un arrêt de communication.
  • S'il y a une coupure dans une ligne secondaire CAN ou si un arrêt de communication est actuellement en cours, la zone de dysfonctionnement peut être déterminée facilement en effectuant une vérification du bus CAN à l'aide du Techstream pour déterminer quel ECU ou capteur, branché à la ligne secondaire, ne répond pas (l'ECU ou le capteur a une couleur de fond rouge).
  • â—‹: Le DTC est émis.
  • -: Aucun DTC n'est émis.
  • *1: Il est possible d'enregistrer le DTC U0073 lors d'une perte de communication.
  • *2: les ECU équipées de la fonction de portail d'accès relaient les signaux entre les ECU branchées aux différents bus.
  • Si une coupure se produit dans une seule des lignes secondaires CAN, des DTC non relatifs aux pièces défectueuses peuvent être émis (des DTC peuvent être affichés de manière aléatoire) ou un message indiquant une erreur de communication peut s'afficher.
  • Si une coupure se produit dans l'un des câbles de la ligne secondaire CAN, même si les valeurs sont dans les tableaux suivants sont "-", les DTC qui ne concernent pas les pièces défectueuses peuvent être émis ou un message indiquant une erreur de communication peut être affiché.

-

Mode de panne

Coupure dans la/les ligne(s) secondaire(s) CAN

ECU d'émission

DTC émis

Mode d'arrêt de communication de l'ensemble de récepteur de radio

Mode d'arrêt de communication de l'DCM

Bus 1

Capteur droit d'angle mort

U0100

â—‹

â—‹

U0125

-

-

U0126

-

-

U0129

-

-

U0142

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

U0101

-

-

U0123

-

-

U0126

-

-

U0129

-

-

U0131

-

-

U0142

-

-

U0155

-

-

U0235

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

U0125

-

-

U0126

-

-

U0129

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECM

U0124

-

-

U0129

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

U0122

-

-

U1104

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

â—‹

-

U0129

â—‹

-

U0140

â—‹

-

U0155

â—‹

-

U0164

â—‹

-

U0198

â—‹

-

DCM (émetteur-récepteur télématique)

U0142

-

â—‹

U0155

-

â—‹

U0163

-

â—‹

Bus 4

Ensemble de capteur d'airbag

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

U0129

-

-

U023A

-

-

ECU de détection d'occupant

U0125

-

-

U0129

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

U0123

-

-

U0126

-

-

U0142

-

-

Capteur d'angle de braquage

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

U0129

-

-

U0142

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

U0131

-

-

U0142

-

-

U0155

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

U0101

-

-

U0120

-

-

U0129

-

-

U0151

-

-

U0155

-

-

U023A

-

-

U0327

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

U0142

-

-

U0155

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

U0140

-

-

U0155

-

-

Ensemble de combiné d'instruments

U0100



U0129

-

-

U0131

-

-

U0142

-

-

U0151

-

-

U0182

-

-

U0235

-

-

U023A

-

-

-

Mode de panne

Coupure dans la/les ligne(s) secondaire(s) CAN

ECU d'émission

DTC émis

ECU du portail d'accès central (ECU du portail d'accès au réseau) (bornes CA3H et CA3L)

ECU du portail d'accès central (ECU du portail d'accès au réseau) (bornes CAYH et CAYL)

Bus 1

Capteur droit d'angle mort

U0100

-

-

U0125

-

-

U0126

-

-

U0129

-

-

U0142

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

U0101

-

-

U0123

-

-

U0126

-

-

U0129

-

-

U0131

-

-

U0142

-

-

U0155

-

-

U0235

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

U0125

-

-

U0126

-

-

U0129

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECM

U0124

-

-

U0129

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

U0122

-

-

U1104

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

â—‹

-

U0129

â—‹

-

U0140

â—‹

-

U0155

â—‹

-

U0164

â—‹

-

U0198

â—‹

-

DCM (émetteur-récepteur télématique)

U0142

â—‹

-

U0155

â—‹

-

U0163

â—‹

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

U0129

-

-

U023A

-

-

ECU de détection d'occupant

U0125

-

-

U0129

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

U0123

-

-

U0126

-

-

U0142

-

-

Capteur d'angle de braquage

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

U0129

-

-

U0142

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

U0131

-

-

U0142

-

-

U0155

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

U0101

-

-

U0120

-

-

U0129

-

-

U0151

-

-

U0155

-

-

U023A

-

-

U0327

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

U0142

-

-

U0155

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

U0140

-

-

U0155

-

-

Ensemble de combiné d'instruments

U0100

-

-

U0129

-

-

U0131

-

-

U0142

-

-

U0151

-

-

U0182

-

-

U0235

-

-

U023A

-

-

-

Mode de panne

Court-circuit dans les lignes de bus CAN ou court-circuit à GND

ECU d'émission

DTC émis

CANH à CANL

CANH Court-circuit à la masse

CANL Court-circuit à la masse

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

U0142

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

U0101

-

-

-

U0123

-

-

-

U0126

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

-

-

-

U1104

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0140

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0164

â—‹

â—‹

â—‹

U0198

â—‹

â—‹

â—‹

DCM (émetteur-récepteur télématique)

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0163

â—‹

â—‹

â—‹

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

U0129

-

-

-

U023A

-

-

-

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

U0123

-

-

-

U0126

-

-

-

U0142

-

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

-

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

-

-

-

U0151

-

-

-

U0155

-

-

-

U023A

-

-

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100



U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

-

-

-

U0151

-

-

-

U0182

-

-

-

U0235

-

-

-

U023A

-

-

-

TABLEAU DE COMBINAISON DES DTC (COUPURE OU COURT-CIRCUIT DANS LE BUS 4, ERREUR DE COMMUNICATION ANTERIEURE)

(a) En ce qui concerne une erreur de communication antérieure d'une ECU et d'un capteur branché sur le bus 4 (dans ce cas, l'état normal est affiché lors de la vérification du bus CAN, mais des DTC de communication sont émis), la (les) probable(s) ligne(s) de bus CAN qui présentaient un dysfonctionnement peuvent être identifiées en fonction du tableau de combinaison des DTC suivant.

CONSEIL:

  • En fonction du tableau ci-dessous et des DTC émis par les ECU branchées via le système de communication CAN, il est possible d'identifier la pièce ayant subi un arrêt de communication.
  • S'agissant d'une coupure et d'un arrêt de la communication dans une ligne secondaire CAN actuellement en cours, la pièce défectueuse peut facilement être confirmée à l'aide d'une vérification du bus CAN à l'aide du Techstream étant donné que l'ECU ou le capteur branché à la ligne secondaire CAN ne répond pas (le nom de l'ECU ou du capteur ne s'affichera pas sur l'écran).
  • â—‹: Le DTC est émis.
  • -: Aucun DTC n'est émis.
  • *1: Il est possible d'enregistrer le DTC U0073 lors d'une perte de communication.
  • *2: les ECU équipées de la fonction de portail d'accès relaient les signaux entre les ECU branchées aux différents bus.
  • Si une coupure se produit dans une seule des lignes secondaires CAN, des DTC non relatifs aux pièces défectueuses peuvent être émis (des DTC peuvent être affichés de manière aléatoire) ou un message indiquant une erreur de communication peut s'afficher.
  • Si une coupure se produit dans l'un des câbles de la ligne secondaire CAN, même si les valeurs sont dans les tableaux suivants sont "-", les DTC qui ne concernent pas les pièces défectueuses peuvent être émis ou un message indiquant une erreur de communication peut être affiché.

-

Mode de panne

Coupure dans la/les ligne(s) secondaire(s) CAN

ECU d'émission

DTC émis

Mode d'arrêt de communication de l'ECU de direction assistée

Limite le mode d'arrêt de communication de module de système de classification d'occupant

Mode d'arrêt de communication de l'ECU de contrôle de dérapage

Mode d'arrêt de communication du capteur d'angle de braquage

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

-

U0125

-

-

-

-

U0126

-

-

-

â—‹

U0129

-

-

â—‹

-

U0142

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

-

U0101

-

-

-

-

U0123

-

-

-

-

U0126

-

-

-

â—‹

U0129

-

-

â—‹

-

U0131

â—‹

-

-

-

U0142

-

-

-

-

U0155

-

-

-

-

U0235

-

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

-

U0125

-

-

-

-

U0126

-

-

-

-

U0129

-

-

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

ECM

U0124

-

-

-

-

U0129

-

-

â—‹

-

ECM (système de régulateur de vitesse)

U0122

â—‹

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

-

U0122

â—‹

-

-

-

U1104

-

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

-

U0129

-

-

â—‹

-

U0140

-

-

-

-

U0155

-

-

-

-

U0164

-

-

-

-

U0198

-

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

-

U0155

-

-

-

-

U0163

-

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

â—‹

-

-

-

U0129

â—‹

-

â—‹

-

U023A

â—‹

-

-

-

ECU de détection d'occupant

U0125

-

â—‹

-

-

U0129

-

â—‹

â—‹

-

Ensemble d'actionneur de frein*1

U0100

-

-

â—‹

-

U0123

-

-

â—‹

-

U0126

-

-

â—‹

â—‹

U0142

-

-

â—‹

-

Capteur d'angle de braquage

-

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

-

U0129

-

-

â—‹

-

U0142

-

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

-

U0131

â—‹

-

-

-

U0142

-

-

-

-

U0155

-

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

-

U0101

-

-

-

-

U0120

-

-

-

-

U0129

-

-

-

-

U0151

-

-

-

-

U0155

-

-

-

-

U023A

-

-

-

-

U0327

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

-

U0142

-

-

-

-

U0155

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

-

U0140

-

-

-

-

U0155

-

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

-

U0129

-

-

â—‹

-

U0131

â—‹

-

-

-

U0142

-

-

-

-

U0151

-

-

-

-

U0182

-

-

-

-

U0235

-

-

-

-

U023A

-

-

-

-

-

Mode de panne

Coupure dans la/les lignes de bus principal CAN

ECU d'émission

DTC émis

ECU du portail d'accès central (ECU du portail d'accès au réseau)

J/C CAN N° 4 à J/C CAN n° 5

Mode d'arrêt de communication du capteur central d'airbag

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

-

U0129

â—‹

-

-

U0142

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

U0101

-

-

-

U0123

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

-

U0129

â—‹

-

-

U0131

â—‹

â—‹

-

U0142

-

-

-

U0155

-

-

-

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

-

U0129

â—‹

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

â—‹

â—‹

â—‹

U0129

â—‹

-

-

ECM (système de régulateur de vitesse)

U0122

â—‹

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

â—‹

-

-

U1104

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

â—‹

-

-

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-

-

-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

â—‹

â—‹

-

U0129

-

â—‹

-

U023A

â—‹

â—‹

-

ECU de détection d'occupant

U0125

-

â—‹

â—‹

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

â—‹

-

-

U0123

-

â—‹

â—‹

U0126

-

â—‹

-

U0142

â—‹

-

-

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

â—‹

-

-

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

â—‹

â—‹

-

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

â—‹

-

-

U0151

â—‹

â—‹

â—‹

U0155

-

-

-

U023A

-

-

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

â—‹

-

-

U0131

â—‹

â—‹

-

U0142

-

-

-

U0151

â—‹

â—‹

â—‹

U0182

-

-

-

U0235

-

-

-

U023A

-

-

-

-

Mode de panne

Court-circuit dans les lignes de bus CAN ou court-circuit à GND

ECU d'émission

DTC émis

CANH à CANL

CANH Court-circuit à la masse

CANL Court-circuit à la masse

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0142

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

U0101

-

-

-

U0123

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0131

â—‹

â—‹

â—‹

U0142

-

-

-

U0155

-

-

-

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

U0125

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

â—‹

â—‹

â—‹

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

â—‹

â—‹

â—‹

U1104

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

â—‹

â—‹

â—‹

U0140

-

-

-

U0155

-

-

-

U0164

-

-

-

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

U0155

-

-

-

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U023A

â—‹

â—‹

â—‹

ECU de détection d'occupant

U0125

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

Ensemble d'actionneur de frein*1

U0100

â—‹

â—‹

â—‹

U0123

â—‹

â—‹

â—‹

U0126

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

-

-

U0129

â—‹

â—‹

â—‹

U0142

-

-

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

U0131

â—‹

â—‹

â—‹

U0142

-

-

-

U0155

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

-

U0101

-

-

-

U0120

-

-

-

U0129

â—‹

â—‹

â—‹

U0151

â—‹

â—‹

â—‹

U0155

-

-

-

U023A

-

-

-

U0327

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

U0142

-

-

-

U0155

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

U0140

-

-

-

U0155

-

-

-

Ensemble de combiné d'instruments

U0100

-

-

-

U0129

â—‹

â—‹

â—‹

U0131

â—‹

â—‹

â—‹

U0142

-

-

-

U0151

â—‹

â—‹

â—‹

U0182

-

-

-

U0235

-

-

-

U023A

-

-

-

TABLEAU DE COMBINAISON DES DTC (COUPURE OU COURT-CIRCUIT DANS LE BUS 5, ERREUR DE COMMUNICATION ANTERIEURE)

(a) En ce qui concerne une erreur de communication antérieure d'une ECU et d'un capteur branché sur le bus 5 (dans ce cas, l'état normal est affiché lors de la vérification du bus CAN, mais des DTC de communication sont émis), la (les) probable(s) ligne(s) de bus CAN qui présentaient un dysfonctionnement peuvent être identifiées en fonction du tableau de combinaison des DTC suivant.

CONSEIL:

  • En fonction du tableau ci-dessous et des DTC émis par les ECU branchées via le système de communication CAN, il est possible d'identifier la pièce ayant subi un arrêt de communication.
  • S'agissant d'une coupure et d'un arrêt de la communication dans une ligne secondaire CAN actuellement en cours, la pièce défectueuse peut facilement être confirmée à l'aide d'une vérification du bus CAN à l'aide du Techstream étant donné que l'ECU ou le capteur branché à la ligne secondaire CAN ne répond pas (le nom de l'ECU ou du capteur ne s'affichera pas sur l'écran).
  • â—‹: Le DTC est émis.
  • -: Aucun DTC n'est émis.
  • *1: Il est possible d'enregistrer le DTC U0073 lors d'une perte de communication.
  • *2: les ECU équipées de la fonction de portail d'accès relaient les signaux entre les ECU branchées aux différents bus.
  • Si une coupure se produit dans une seule des lignes secondaires CAN, des DTC non relatifs aux pièces défectueuses peuvent être émis (des DTC peuvent être affichés de manière aléatoire) ou un message indiquant une erreur de communication peut s'afficher.
  • Si une coupure se produit dans l'un des câbles de la ligne secondaire CAN, même si les valeurs sont dans les tableaux suivants sont "-", les DTC qui ne concernent pas les pièces défectueuses peuvent être émis ou un message indiquant une erreur de communication peut être affiché.

-

Mode de panne

Coupure dans la/les ligne(s) secondaire(s) CAN

ECU d'émission

DTC émis

Mode d'arrêt de communication de l'amplificateur de climatisation

Mode d'arrêt de communication de l'ECU de phares

Mode d'arrêt de communication de l'ECU de carrosserie principale

Mode d'arrêt de communication de l'ECU de certification

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

-

U0125

-

-

-

-

U0126

-

-

-

-

U0129

-

-

-

-

U0142

-

-

â—‹

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

-

U0101

-

-

-

-

U0123

-

-

-

-

U0126

-

-

-

-

U0129

-

-

-

-

U0131

-

-

-

-

U0142

-

-

â—‹

-

U0155

-

-

-

-

U0235

-

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

-

U0125

-

-

-

-

U0126

-

-

-

-

U0129

-

-

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

ECM

U0124

-

-

-

-

U0129

-

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

-

U0122

-

-

-

-

U1104

-

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

-

U0129

-

-

-

-

U0140

-

-

â—‹

-

U0155

-

-

-

-

U0164

â—‹

-

-

-

U0198

-

-

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

-

-

U0155

-

-

-

-

U0163

-

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

-

U0129

-

-

-

-

U023A

-

-

-

-

ECU de détection d'occupant

U0125

-

-

-

-

U0129

-

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

-

U0123

-

-

-

-

U0126

-

-

-

-

U0142

-

-

â—‹

-

Capteur d'angle de braquage

-

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

-

â—‹

-

-

U0129

-

â—‹

-

-

U0142

-

â—‹

â—‹

-

Ensemble d'amplificateur de climatisation

U0100

-

-

-

-

U0131

-

-

-

-

U0142

-

-

â—‹

-

U0155

-

-

-

-

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

-

-

â—‹

-

U0101

-

-

â—‹

-

U0120

-

-

â—‹

â—‹

U0129

-

-

â—‹

-

U0151

-

-

â—‹

-

U0155

-

-

â—‹

-

U023A

-

-

â—‹

-

U0327

-

-

â—‹

â—‹

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

-

-

-

â—‹

U0142

-

-

â—‹

â—‹

U0155

-

-

-

â—‹

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

-

-

-

â—‹

U0140

-

-

â—‹

â—‹

U0155

-

-

-

â—‹

Ensemble de combiné d'instruments

U0100

-

-

-

-

U0129

-

-

-

-

U0131

-

-

-

-

U0142

-

-

â—‹

-

U0151

-

-

-

-

U0182

-

â—‹

-

-

U0235

-

-

-

-

U023A

-

-

-

-

-

Mode de panne

Coupure dans la/les lignes de bus principal CAN

ECU d'émission

DTC émis

ECU du portail d'accès central (ECU du portail d'accès au réseau)

Mode d'arrêt de communication de l'ECU de combiné d'instruments

Bus 1

Capteur gauche d'angle mort

U0100

-

-

U0125

-

-

U0126

-

-

U0129

-

-

U0142

â—‹

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

U0101

-

-

U0123

-

-

U0126

-

-

U0129

-

-

U0131

-

-

U0142

â—‹

-

U0155

â—‹

â—‹

U0235

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

U0125

-

-

U0126

-

-

U0129

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECM

U0124

-

-

U0129

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

U0122

-

-

U1104

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

U0129

-

-

U0140

â—‹

-

U0155

â—‹

â—‹

U0164

â—‹

-

U0198

-

-

DCM (émetteur-récepteur télématique)

U0142

-

-

U0155

-

-

U0163

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

U0129

-

-

U023A

-

-

ECU de détection d'occupant

U0125

-

-

U0129

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

U0123

-

-

U0126

-

-

U0142

â—‹

-

Capteur d'angle de braquage

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

â—‹

-

U0129

â—‹

-

U0142

-

-

Ensemble d'amplificateur de climatisation

U0100

â—‹

-

U0131

â—‹

-

U0142

-

-

U0155

-

â—‹

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

â—‹

-

U0101

â—‹

-

U0120

-

-

U0129

â—‹

-

U0151

â—‹

-

U0155

-

â—‹

U023A

â—‹

-

U0327

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

â—‹

-

U0142

-

-

U0155

-

â—‹

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

â—‹

-

U0140

-

-

U0155

-

â—‹

Ensemble de combiné d'instruments

U0100

â—‹

â—‹

U0129

â—‹

â—‹

U0131

â—‹

â—‹

U0142

-

â—‹

U0151

â—‹

â—‹

U0182

-

â—‹

U0235

â—‹

â—‹

U023A

â—‹

â—‹

-

Mode de panne

Court-circuit dans les lignes de bus CAN ou court-circuit à GND

ECU d'émission

DTC émis

CANH à CANL

CANH Court-circuit à la masse

CANL Court-circuit à la masse

Bus 1

Capteur gauche d'angle mort

U0100

-

-

-

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

U0142

â—‹

â—‹

â—‹

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Caméra de reconnaissance de la zone avant

U0100

-

-

-

U0101

-

-

-

U0123

-

-

-

U0126

-

-

-

U0129

-

-

-

U0131

-

-

-

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0235

-

-

-

Ensemble de capteur radar à ondes millimétriques

U0100

-

-

-

U0125

-

-

-

U0126

-

-

-

U0129

-

-

-

Bus 2

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECM

U0124

-

-

-

U0129

-

-

-

ECM (système de régulateur de vitesse)

U0122

-

-

-

ECM (système de régulateur de vitesse à radar)

U0100

-

-

-

U0122

-

-

-

U1104

-

-

-

Bus 3

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble de récepteur de radio et d'affichage*1

U0100

-

-

-

U0129

-

-

-

U0140

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0164

â—‹

â—‹

â—‹

U0198

-

-

-

DCM (émetteur-récepteur télématique)

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U0163

-

-

-

Bus 4

Ensemble de capteur d'airbag

-

-

-

-

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

Ensemble d'ECU de direction assistée

U0100

-

-

-

U0129

-

-

-

U023A

-

-

-

ECU de détection d'occupant

U0125

-

-

-

U0129

-

-

-

Ensemble d'actionneur de frein*1

U0100

-

-

-

U0123

-

-

-

U0126

-

-

-

U0142

â—‹

â—‹

â—‹

Capteur d'angle de braquage

-

-

-

-

Bus 5

Sous-ensemble d'ECU de phare gauche*1

U0100

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

Ensemble d'amplificateur de climatisation

U0100

â—‹

â—‹

â—‹

U0131

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

U0100

â—‹

â—‹

â—‹

U0101

â—‹

â—‹

â—‹

U0120

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0151

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

U023A

â—‹

â—‹

â—‹

U0327

â—‹

â—‹

â—‹

ECU du portail d'accès central (ECU du portail d'accès au réseau)*2

-

-

-

-

ECU de certification (ensemble d'ECU de clé intelligente)

U0100

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

ECU de certification (ensemble d'ECU de clé intelligente)

(Fonction de commutation de source d'alimentation électrique)

U0100

â—‹

â—‹

â—‹

U0140

â—‹

â—‹

â—‹

U0155

â—‹

â—‹

â—‹

Ensemble de combiné d'instruments

U0100

â—‹

â—‹

â—‹

U0129

â—‹

â—‹

â—‹

U0131

â—‹

â—‹

â—‹

U0142

â—‹

â—‹

â—‹

U0151

â—‹

â—‹

â—‹

U0182

â—‹

â—‹

â—‹

U0235

â—‹

â—‹

â—‹

U023A

â—‹

â—‹

â—‹

    Systeme De Diagnostic
    SYSTEME DE DIAGNOSTIC RECHERCHER LES SYSTEMES POSES (ECU ET CAPTEURS) QUI UTILISENT LA COMMUNICATION CAN (a) Les systèmes (ECU et capteurs) qui utilisent la communication CAN varient en fonctio ...

    Verification / Suppression Des Dtc
    VERIFICATION / SUPPRESSION DES DTC VERIFIER SI DES DTC SONT EMIS (a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d'allumage en position ON. (c) Allumer le Techstream. (d) Sé ...

    Autres matériaux::

    Toyota CH-R Revue Technique > Systeme De Navigation: Circuit du signal de marche arrière entre l'ensemble d'autoradio et d'ECU de navigation
    DESCRIPTION Ce circuit se compose de l'ECU de navigation et l'ensemble d'autoradio et d'affichage. SCHEMA DE CABLAGE PROCEDURE 1. VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ECU DE NAVIGATION) ...

    Toyota CH-R Revue Technique > Systeme De Cle Intelligente (pour Fonction De Démarrage): Dysfonctionnement au niveau de la tension du système ou de l'activation GND (B228B)
    DESCRIPTION Ce DTC est enregistré en cas de dysfonctionnement dans le circuit d'alimentation électrique de la batterie de l'ECU de certification (ensemble d'ECU de clé intelligente) ou de court-circuit à la masse. N° de DTC Objet de la détection ...

    Toyota CH-R Notice d'utilisation

    Toyota CH-R Revue Technique

    © 2017-2024 www.tochrfr.com
    0.0172
