Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de l'ensemble de verrouillage de porte arrière avec moteur sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/qui ne fonctionne pas une fois effectué

Lien

Débrancher le câble de la borne négative de la batterie.

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

  • Sous-ensemble de vitre de porte arrière
  • Coulisseau de vitre de porte arrière

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonctionnement de la la fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonction d'avertissement d'ouverture de vitre électrique

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE SUPPORT D'ENCADREMENT ARRIERE DE PORTE ARRIERE

Cliquer ici

4. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

Cliquer ici

5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

7. DEPOSER LE SUPPORT D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

9. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

10. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

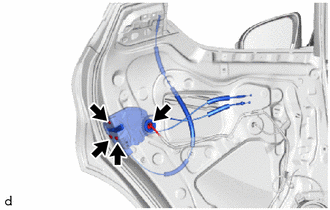

11. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

(a) Débrancher le connecteur.

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis et l'ensemble de verrouillage de porte arrière avec moteur.

(c) En cas de réutilisation de l'ensemble de serrure de porte arrière avec moteur:

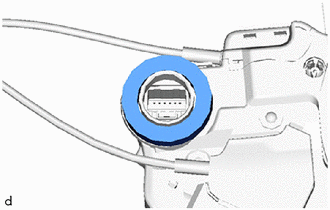

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte arrière avec moteur.

12. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE

(a) sans système de double verrouillage:

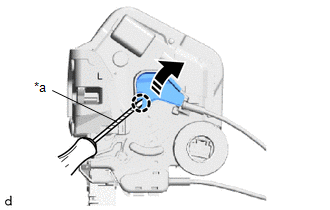

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

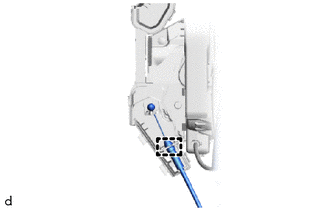

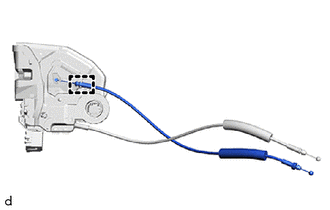

(2) Libérer le guide pour déposer l'ensemble de câble de commande à distance de verrouillage de porte arrière de l'ensemble de verrouillage de porte arrière avec moteur.

(b) avec système de double verrouillage:

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

(2) Libérer le guide pour déposer l'ensemble de câble de commande à distance de verrouillage de porte arrière de l'ensemble de verrouillage de porte arrière avec moteur.

13. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE

(a) sans système de double verrouillage:

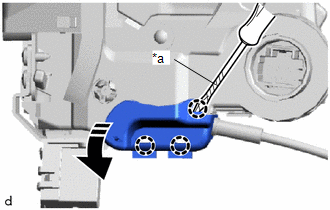

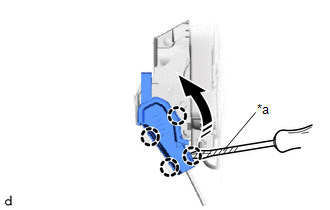

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

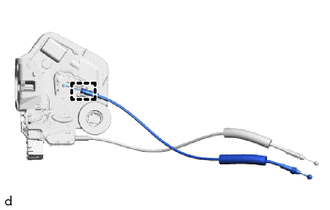

(2) Libérer le guide pour déposer l'ensemble de câble de verrouillage intérieur de porte arrière de l'ensemble de verrouillage de porte arrière avec moteur.

(b) avec système de double verrouillage:

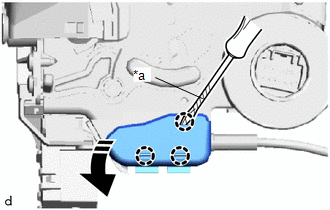

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

(2) Libérer le guide pour déposer l'ensemble de câble de verrouillage intérieur de porte arrière de l'ensemble de verrouillage de porte arrière avec moteur.

14. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE N° 1

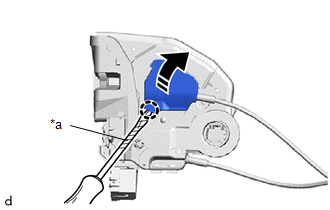

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

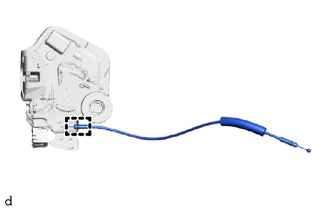

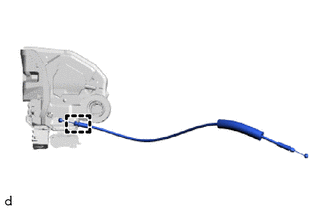

(b) Libérer le guide pour déposer l'ensemble de câble de commande à distance de verrouillage de porte arrière n° 1 de l'ensemble de verrouillage de porte arrière avec moteur.

    Repose
    REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gau ...

    Verification
    VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tensio ...
