Pieces Constitutives

PIECES CONSTITUTIVES

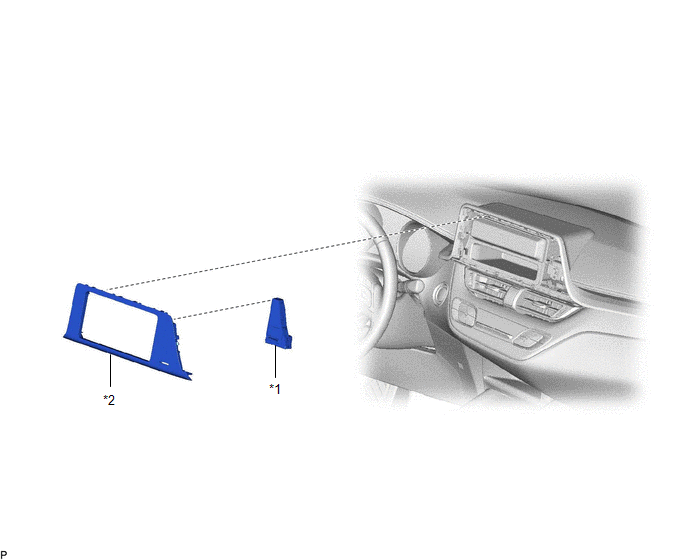

SCHEMA

*1

ENSEMBLE DE MONTRE DE BORD

*2

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DU COMBINE D'INSTRUMENTS

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE TEMOIN DE DESACTIVATION D'AIRBAG (ENSEMBLE DE MONTRE DE BORD)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie au témoin de désactivation des airbags SRS (ensemble de montre de bord) et s'assurer qu'il s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 1 (+) (IG+)

Batterie négative (-) → Borne 3 (P-AB)

Le témoin d'airbag du passager avant s'allume

Le témoin de désactivation de l'airbag s'allume

Batterie positive (+) → Borne 1 (+) (IG+)

Batterie négative (-) → Borne 4 (PAON)

Le témoin d'airbag du passager avant s'allume

Le témoin d'activation de l'airbag s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le témoin de désactivation des airbags SRS (ensemble de montre de bord).

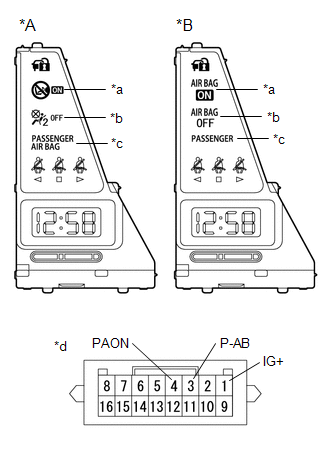

*A

sans airbag latéral de siège arrière

*B

avec airbag latéral de siège arrière

*a

Témoin d'activation d'airbag

*b

Témoin de désactivation d'airbag

*c

Témoin d'airbag du passager avant.

*d

Pièce constitutive sans faisceau de câbles branché

(témoin de désactivation des airbags SRS (ensemble de montre de bord))

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Cliquer ici
