Toyota CH-R Revue Technique: Dysfonctionnement du circuit de capteur d'airbag détectant la position de siège (B1653/35)

Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Systeme D'airbag / Dysfonctionnement du circuit de capteur d'airbag détectant la position de siège (B1653/35)

DESCRIPTION

Le circuit du capteur d'airbag détectant la position de siège se compose de l'ensemble de capteur d'airbag et du capteur d'airbag détectant la position de siège.

Le DTC B1653/35 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit du capteur d'airbag détectant la position de siège.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mode de test/Mode de vérification

B1653/35

Dysfonctionnement du circuit de capteur d'airbag détectant la position de siège

L'une des conditions suivantes est remplie

  • L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur d'airbag détectant la position de siège.
  • L'ensemble de capteur d'airbag détecte un signal de court-circuit à la masse dans le circuit du capteur d'airbag détectant la position de siège.
  • L'ensemble de capteur d'airbag détecte un signal de court-circuit en B+ dans le circuit du capteur d'airbag détectant la position de siège.
  • L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur d'airbag détectant la position de siège.
  • Dysfonctionnement du capteur d'airbag détectant la position de siège
  • Dysfonctionnement de l'ensemble de capteur d'airbag
pour LHD:
  • Câble de plancher
  • Câble de siège avant gauche n° 2
  • Capteur d'airbag détectant la position de siège
  • Ensemble de capteur d'airbag
pour RHD:
  • Câble de plancher
  • Câble de siège avant droit
  • Capteur d'airbag détectant la position de siège
  • Ensemble de capteur d'airbag

Ne s'applique pas au mode test/mode de vérification

Conditions de détection de DTC:


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Séquence 4

Séquence 5

Séquence 6

Condition de diagnostic

Contacteur d'allumage en position ON

Etat du dysfonctionnement

L'ensemble de capteur d'airbag détecte un signal de court-circuit dans le circuit du capteur d'airbag détectant la position de siège

-

-

-

-

-

L'ensemble de capteur d'airbag détecte un signal de court-circuit à la masse dans le circuit du capteur d'airbag détectant la position de siège

-

-

-

-

-

L'ensemble de capteur d'airbag détecte un signal de court-circuit en B+ dans le circuit du capteur d'airbag détectant la position de siège

-

-

-

-

-

L'ensemble de capteur d'airbag détecte une coupure dans le circuit du capteur d'airbag détectant la position de siège

-

-

-

-

-

Dysfonctionnement du capteur d'airbag détectant la position de siège

-

-

-

-

-

Dysfonctionnement de l'ensemble de capteur d'airbag

-

-

-

-

-

Durée de détection

-

-

-

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

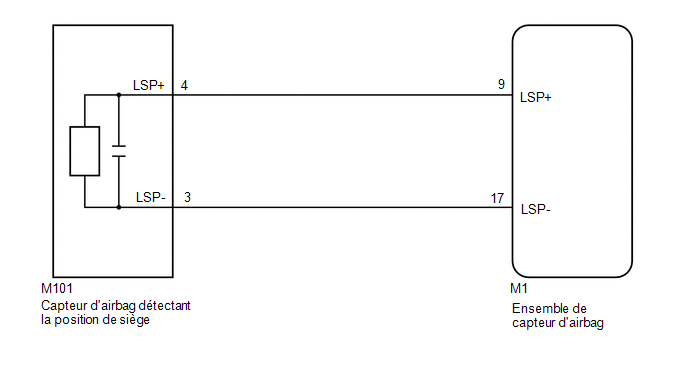

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

PROCEDURE

1.

VERIFIER LES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Vérifier si les connecteurs sont correctement branchés sur l'ensemble de capteur d'airbag et sur le capteur d'airbag détectant la position de siège. S'assurer également que les connecteurs reliant le câble de plancher et le câble de siège avant gauche n° 2 sont correctement branchés.

OK:

Les connecteurs sont correctement branchés.

CONSEIL:

Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.

(d) Débrancher les connecteurs de l'ensemble de capteur d'airbag et du capteur d'airbag détectant la position de siège. Débrancher également les connecteurs reliant le câble de siège avant gauche n° 2 et le câble de plancher.

(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK:

Les bornes ne sont ni déformées ni endommagées.

INCORRECT

REMPLACER LE FAISCEAU DE CABLES

OK

2.

VERIFIER LE CIRCUIT DU CAPTEUR DETECTANT LA POSITION DE SIEGE (COUPURE)

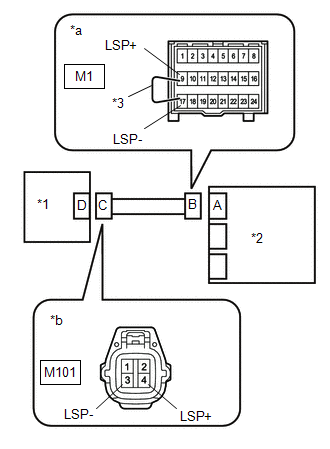

(a) Brancher les connecteurs reliant le câble de siège avant gauche n° 2 et le câble de plancher.

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

*3

Câble de diagnostic

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'airbag détectant la position du siège)

(b) A l'aide d'un câble de diagnostic, brancher les bornes 9 (LSP+) et 17 (LSP-) du connecteur B.

REMARQUE:

Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M101-4 (LSP+) - M101-3 (LSP-)

En permanence

En dessous de 1 Ω

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

3.

VERIFIER LE CIRCUIT DU CAPTEUR DETECTANT LA POSITION DE SIEGE (COURT-CIRCUIT)

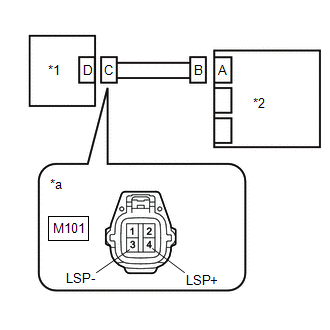

(a) Débrancher le câble de diagnostic du connecteur B.

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'airbag détectant la position du siège)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M101-4 (LSP+) - M101-3 (LSP-)

En permanence

1 MΩ minimum

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

4.

VERIFIER LE CIRCUIT DU CAPTEUR DE POSITION DE SIEGE (COURT-CIRCUIT EN B+)

(a) Brancher le câble sur la borne négative (-) de la batterie.

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'airbag détectant la position du siège)

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

M101-3 (LSP-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

M101-4 (LSP+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(d) Mettre le contacteur d'allumage en position OFF.

(e) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

5.

VERIFIER LE CIRCUIT DU CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE (COURT-CIRCUIT A LA MASSE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M101-3 (LSP-) - Masse de carrosserie

En permanence

1 MΩ minimum

M101-4 (LSP+) - Masse de carrosserie

En permanence

1 MΩ minimum

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'airbag détectant la position du siège)

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

6.

VERIFIER DTC

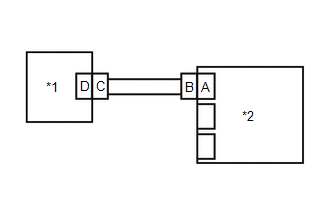

(a) Brancher les connecteurs sur l'ensemble de capteur d'airbag et le capteur d'airbag détectant la position de siège.

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

(b) Brancher le câble sur la borne négative (-) de la batterie.

(c) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(d) Mettre le contacteur d'allumage en position OFF.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1653/35 n'est pas émis.

CONSEIL:

D'autres codes que le DTC B1653/35 peuvent être émis à ce stade, mais ils ne concernent pas cette vérification.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

7.

VERIFIER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

(a) Mettre le contacteur d'allumage en position OFF.

*1

Capteur d'airbag détectant la position de siège

*2

Ensemble de capteur d'airbag

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Remplacer le capteur d'airbag détectant la position de siège par un élément en bon état.

Cliquer ici

CONSEIL:

Effectuer la vérification suivante à l'aide des pièces en bon état si possible, provenant d'un autre véhicule.

(d) Brancher le câble sur la borne négative (-) de la batterie.

(e) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(f) Mettre le contacteur d'allumage en position OFF.

(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(h) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1653/35 n'est pas émis.

CONSEIL:

D'autres codes que le DTC B1653/35 peuvent être émis à ce stade, mais ils ne concernent pas cette vérification.

(i) Mettre le contacteur d'allumage en position OFF.

(j) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(k) Remettre le capteur d'airbag détectant la position de siège mis en place pour le test à son emplacement d'origine.

Cliquer ici

OK

REMPLACER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG
