Toyota CH-R Revue Technique: Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

*1

CAPTEUR D'AIRBAG AVANT GAUCHE

*2

CAPTEUR D'AIRBAG AVANT DROIT

*3

CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE

*4

CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT

*5

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1

*6

CAPTEUR D'AIRBAG LATERAL DROIT N° 1

*7

CAPTEUR D'AIRBAG LATERAL GAUCHE DE PLANCHER

*8

CAPTEUR D'AIRBAG LATERAL DROIT DE PLANCHER

*9

CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2

*10

CAPTEUR D'AIRBAG LATERAL DROIT N° 2

SCHEMA

*A

avec système de classification d'occupant

-

-

*1

ENSEMBLE D'AIRBAG RIDEAU GAUCHE

*2

ENSEMBLE D'AIRBAG RIDEAU DROIT

*3

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE DE TYPE A 3 POINTS

*4

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE DE TYPE A 3 POINTS

*5

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

*6

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

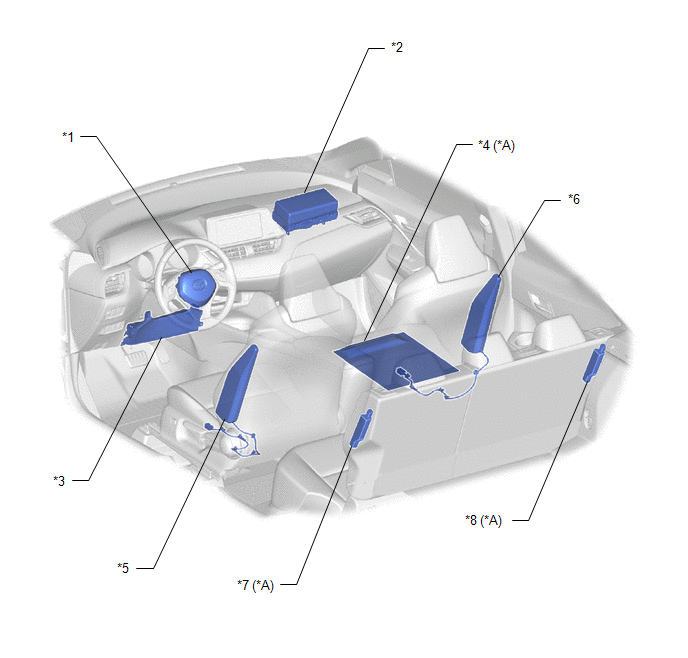

SCHEMA

*A

avec système de classification d'occupant

-

-

*1

ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

*2

ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER SANS TRAPPE

*3

ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

*4

ENSEMBLE D'AIRBAG D'ASSISE DE SIEGE AVANT DROIT

*5

ENSEMBLE D'AIRBAG DU SIEGE AVANT GAUCHE

*6

ENSEMBLE D'AIRBAG DU SIEGE AVANT DROIT

*7

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE

*8

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT

SCHEMA

*A

avec système de classification d'occupant

*B

avec système de classification d'occupant

*C

avec système de branchement de sécurité

-

-

*1

SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

*2

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE A/BAG-IG2

- FUSIBLE ECU-DCC N° 2

*3

CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

*4

SOUS-ENSEMBLE DE CYLINDRE DE CONTACTEUR DE DESACTIVATION D'AIRBAG

*5

DLC3

*6

ENSEMBLE DE CAPTEUR D'AIRBAG

*7

ENSEMBLE DE COMBINE D'INSTRUMENTS

- TEMOIN SRS

*8

ENSEMBLE DE MONTRE DE BORD

- TEMOIN ON/OFF D'AIRBAG DU PASSAGER

*9

ECU DE DETECTION D'OCCUPANT

*10

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (CONTACTEUR DE BOUCLE DE CEINTURE DE SIEGE GAUCHE)

*11

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

-

-
