Toyota CH-R Revue Technique: Depose

Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Ensemble De Capteur Central D'airbag / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont étédéposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de capteur d'airbag sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure

Procédures nécessaires

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie.

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Remplacement de l'ensemble de capteur d'airbag
  1. Supprimer les données de calibrage du point zéro.
  2. Effectuer le calibrage du point zéro du capteur d'embardée et d'accélération.
  • Les DTC sont enregistrés
  • Le témoin ABS s'allume
  • Le témoin de dérapage s'allume
  • VSC désactivé ou défectueux

  1. Réinitialiser la mémoire
  2. Calibrage du point zéro du capteur de décélération
  3. Calibrage de pression d'huile CVT

Détérioration de l'efficacité du carburant

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

  • Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
  • Si une pièce du système de retenue supplémentaire est accidentellement déployée, de graves blessures risquent d'être provoquées.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

Cliquer ici

4. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2 (avec conduite d'air arrière)

(a) Libérer les griffes pour déposer la conduite d'air arrière n° 2, comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

5. DEPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

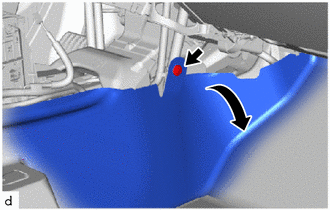

(c) Déposer l'agrafe et retourner l'ensemble de tapis de sol avant comme indiqué sur le schéma (pour côté gauche).

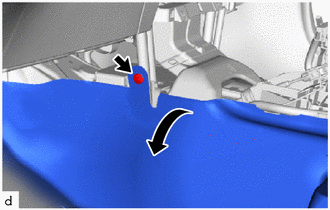

(d) Déposer l'agrafe et retourner l'ensemble de tapis de sol avant comme indiqué sur le schéma (pour côté droit).

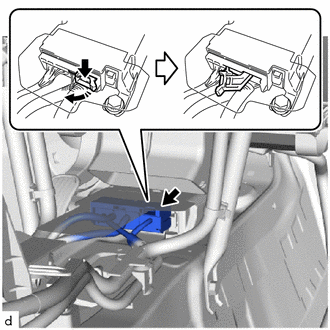

(e) Débrancher les connecteurs de l'ensemble de capteur d'airbag comme indiqué sur le schéma.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

Libérer dans ce sens

(f) Déposer les 3 boulons et l'ensemble de capteur d'airbag.
    Repose
    REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG (a) S'assurer que le contacteur d'allumage est en position OFF. (b) S'assurer que le câble est débranché de la bor ...
