Toyota CH-R Revue Technique: Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU

REMARQUE:

Lors de la repose de l'ensemble d'airbag rideau, demander de l'aide pour le maintenir afin d'éviter qu'il se plie.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

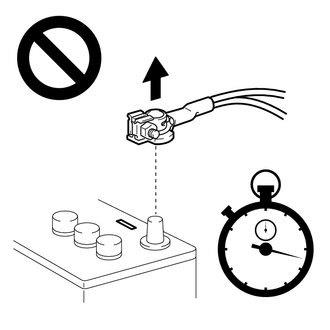

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

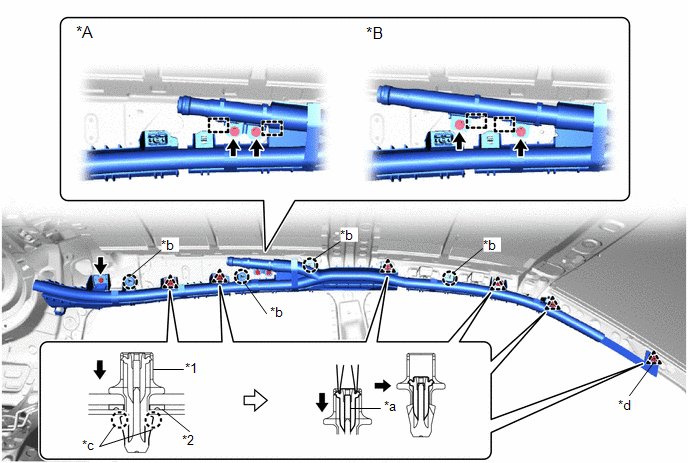

(c) Engager les crochets et le griffes (A) afin de reposer provisoirement l'ensemble d'airbag rideau.

*A

pour type A

*B

pour type B

*1

Agrafe

*2

Entretoise d'agrafe de l'airbag rideau

*a

Goupille

*b

Griffe (A)

*c

Griffe (B)

*d

Emplacement de l'entretoise

(d) Reposer les 3 boulons neufs.

Torque:

11 N·m {112 kgf·cm, 8 ft·lbf}

REMARQUE:

Ne pas tordre l'ensemble d'airbag rideau lors de sa mise en place.

(e) Reposer l'ensemble d'airbag rideau avec une entretoise une agrafe neuves.

CONSEIL:

Engager les griffes (B) pour reposer chaque agrafe neuve.

(f) A l'aide d'une pince à bec fin, enfoncer les goupilles dans les agrafes.

REMARQUE:

  • Veiller à ne pas endommager les goupilles.
  • S'assurer que les goupilles des agrafes sont fermement enfoncées.

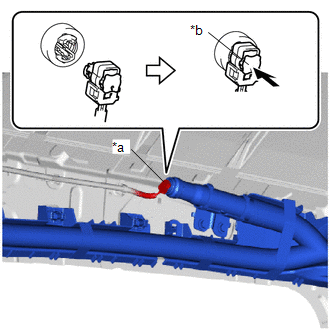

(g) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

*a

Connecteur d'airbag

*b

Verrouillage de connecteur d'airbag

(h) Pousser le verrouillage de connecteur d'airbag pour reposer le connecteur d'airbag.

REMARQUE:

Verrouiller correctement le verrouillage de connecteur d'airbag.

2. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

4. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

5. VERIFIER LE TEMOIN SRS

Cliquer ici
