DESCRIPTION
Le contacteur de chauffage de siège (ensemble de commande de climatisation) communique avec l'ensemble d'amplificateur de climatisation via la communication LIN.
Si le système de communication LIN présente un dysfonctionnement, l'ensemble d'amplificateur de climatisation ne fonctionne pas même si le contacteur de chauffage de siège (ensemble de commande de climatisation) est actionné.
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
B14B5 |
Perte de communication avec le contacteur de réglage de température LIN du siège avant |
Perte de communication avec le contacteur de chauffage de siège (ensemble de commande de climatisation) |
|
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
1. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Cliquer ici
|
2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Cliquer ici
OK:
Le DTC B14B5 n'est pas émis.
OK | ![]() |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE IG - CONTACTEUR DE CHAUFFAGE DE SIEGE (ENSEMBLE DE COMMANDE DE CLIMATISATION - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur de contacteur de chauffage de siège (ensemble de commande de climatisation). |
|
(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|

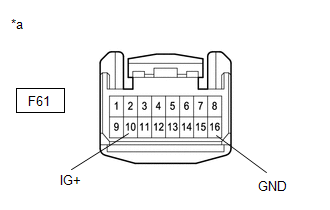

F61-10 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F61-16 (GND) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - CONTACTEUR DE CHAUFFAGE DE SIEGE (ENSEMBLE DE COMMANDE DE CLIMATISATION)) |
(a) Débrancher le connecteur F61 de contacteur de chauffage de siège (ensemble de commande de climatisation).
(b) Débrancher le connecteur F72*1 ou F139*2 d'ensemble d'amplificateur de climatisation.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
fabrication TMMT
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F61-2 (LIN1) - F72-3 (LIN1) |
En permanence |
En dessous de 1 Ω |
F61-2 (LIN1) ou F72-3 (LIN1) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F61-2 (LIN1) - F139-14 (LIN1) |
En permanence |
En dessous de 1 Ω |
F61-2 (LIN1) ou F139-14 (LIN1) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
REMPLACER LE CONTACTEUR DE CHAUFFAGE DE SIEGE (ENSEMBLE DE COMMANDE DE CLIMATISATION) |
(a) Remplacer provisoirement le contacteur de chauffage de siège (ensemble de commande de climatisation) par un élément neuf ou en bon état.
Cliquer ici
|
6. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Cliquer ici
OK:
Le DTC B14B5 n'est pas émis.
|
7. |
VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Cliquer ici
OK:
Le DTC B14B5 n'est pas émis.
OK | ![]() |
FIN (LE CONTACTEUR DE CHAUFFAGE DE SIEGE (ENSEMBLE DE COMMANDE DE CLIMATISATION) ETAIT DEFECTUEUX) |
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
