Toyota CH-R Revue Technique: Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE BOITIER D'ECLAIRAGE DE CIEL DE TOIT

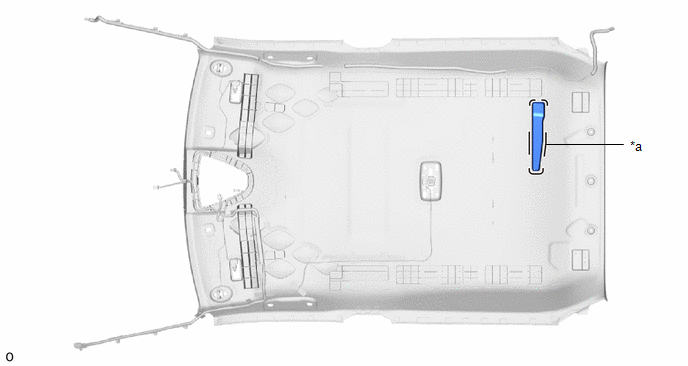

(a) Aligner les repères sur le ciel de toit sur le boîtier d'éclairage de ciel de toit et les reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

Cliquer ici

3. REPOSER LE CABLE DE TOIT N° 1

(a) avec éclairage de courtoisie:

Poser dans ce sens

(1) Tourner les connecteurs de pare-soleil d'environ 90° dans le sens des aiguilles d'une montre pour brancher le connecteur de pare-soleil, comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour le côté opposé.

(b) Appliquer du ruban adhésif double face comme indiqué sur le schéma.

REMARQUE:

Appliquer une charge uniforme sur les supports et sans dépasser les repères de ciel de toit.

*A

avec éclairage de courtoisie

-

-

*a

Repère

-

-

Ruban adhésif double face

-

-

(c) Aligner le ruban adhésif de positionnement de câble de toit n° 1 et les repères de ciel de toit.

(d) Aligner les nouveaux éléments de chaque ruban adhésif sur les repères du ciel de toit et les reposer.

*A

avec éclairage de courtoisie

-

-

(e) Engager chaque guide.

4. REPOSER L'ENTRETOISE ARRIERE GAUCHE DE LONGERON (pour véhicules destinés aux régions froides)

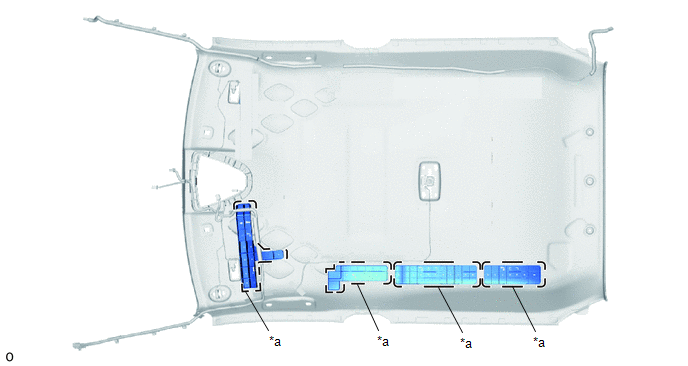

(a) Aligner les repères du ciel de toit avec les 4 entretoises arrière gauches de longeron et reposer ces dernières avec de la colle à fusion à chaud.

*a

Repère

-

-

5. REPOSER L'ENTRETOISE ARRIERE DROITE DE LONGERON (pour véhicules destinés aux régions froides)

(a) Aligner les repères du ciel de toit avec les 4 entretoises arrière droites de longeron et reposer ces dernières avec de la colle à fusion à chaud.

*a

Repère

-

-

6. REPOSER LE REMBOURRAGE DE CIEL DE TOIT N° 2 (pour régions froides)

(a) Aligner les repères du ciel de toit sur le rembourrage de ciel de toit n° 2 et le reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

7. REPOSER LE REMBOURRAGE DE CIEL DE TOIT (pour régions froides)

(a) Aligner les repères du ciel de toit sur le rembourrage de ciel de toit et le reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

8. REPOSER LE REMBOURRAGE DE CIEL DE TOIT GAUCHE (pour régions froides)

(a) Aligner les repères du ciel de toit sur le rembourrage de ciel de toit gauche et le reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

9. REPOSER LE REMBOURRAGE DE CIEL DE TOIT DROIT (pour régions froides)

(a) Aligner les repères du ciel de toit sur le rembourrage de ciel de toit droit et le reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

10. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 3 (pour régions froides)

(a) Aligner une nouvelle plaque isolante de toit n° 3 avec les repères de silencieux sur le ciel de toit et reposer la plaque isolante de toit n° 3 à l'aide de ruban adhésif double face.

CONSEIL:

Enlever le papier protecteur du ruban adhésif double face avant de reposer la plaque isolante de toit n° 3.

*a

Repère

-

-

11. REPOSER LA PLAQUE ISOLANTE DE TOIT

(a) Aligner les repères sur le ciel de toit sur les 2 plaques isolantes de toit et les reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

12. POSER LA PLAQUE ISOLANTE DE TOIT N° 2

(a) Aligner les repères sur le ciel de toit sur les 2 plaques isolantes de toit n° 2 et les reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

13. POSER LA PLAQUE ISOLANTE DE TOIT N° 1

(a) Aligner les repères sur le ciel de toit sur la plaque isolante de toit n° 1 et les reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-

14. REPOSER LE REMBOURRAGE DE CIEL DE TOIT (sauf véhicules destinés aux régions froides)

(a) Aligner les repères sur ciel de toit sur les 2 rembourrages de ciel de toit et les reposer à l'aide de la colle à fusion à chaud.

*a

Repère

-

-
