DEPOSE
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
4. DEPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
5. DEPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CAISSON DE TABLEAU DE BORD
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
9. DEPOSER LE PORTE-GOBELET DE BOITIER DE CONSOLE
Cliquer ici
10. DEPOSER LE PORTE-GOBELET DE BOITIER DE CONSOLE N° 2
Cliquer ici
11. DEPOSER LE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

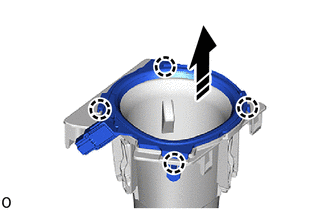

(a) Libérer les griffes pour déposer le garnissage de panneau de finition de combiné d'instruments comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
12. DEPOSER LE GARNISSAGE CENTRAL DU PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Libérer les griffes pour déposer le garnissage central de panneau de finition de combiné d'instruments comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
