Toyota CH-R Revue Technique: Depose
DEPOSE
PROCEDURE
1. DEPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté conducteur)
Cliquer ici .gif)
2. DEPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté passager avant)
Cliquer ici
3. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1
|

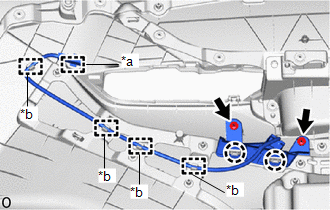

*a |
Attache |
|
*b |
Guide |
(a) A l'aide d'un extracteur d'agrafes, libérer l'attache et les guides pour débrancher le faisceau de câbles.
(b) Déposer les 2 vis.
(c) Libérer les griffes pour déposer l'ensemble d'éclairage intérieur n° 1.
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*A
pour côté conducteur
*B
pour côté passager avant
*1
PANNEAU SUPERIEUR DE BASE D'ACCOU ...
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1
(a) Engager les griffes pour reposer l'ensemble d'éclairage intérieur
n° 1.
...
Autres matériaux::
