Toyota CH-R Revue Technique: Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - Corps de contacteur

Non enfoncé(e) (ON)

En dessous de 1 Ω

Enfoncé(e) (OFF)

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte arrière.

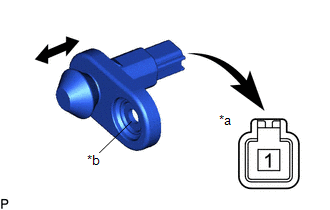

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur d'éclairage de seuil de porte arrière)

*b

Corps de contacteur
