Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un fusible a probablement grillé. Si cela se produit, vérifiez le fusible et remplacez-le si nécessaire.
1. Mettez le contacteur de démarrage sur arrêt.
2. Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles Type A dans le compartiment moteur (sur modèles équipés)
Tout en appuyant sur les 2 ergots, tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle, veillez à attacher les 2 ergots.
Boîte à fusibles de Type B dans le compartiment moteur
Tout en appuyant sur les 3 ergots, tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle, veillez à attacher les 3 ergots.
Boîte à fusibles de Type C dans le compartiment moteur
Tout en appuyant sur les 2 ergots, tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle, veillez à attacher les 2 ergots.
Boîte à fusibles de Type C dans le compartiment moteur
Tout en appuyant sur les 2 ergots, tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle, veillez à attacher les 2 ergots.
Tableau de bord côté gauche (véhicules à conduite à droite)
Veillez à appuyer sur l'ergot pendant le démontage ou le remontage.
3. Retirez le fusible avec la pince d'extraction.
Seuls les fusibles de type A peuvent être retirés avec la pince d'extraction.

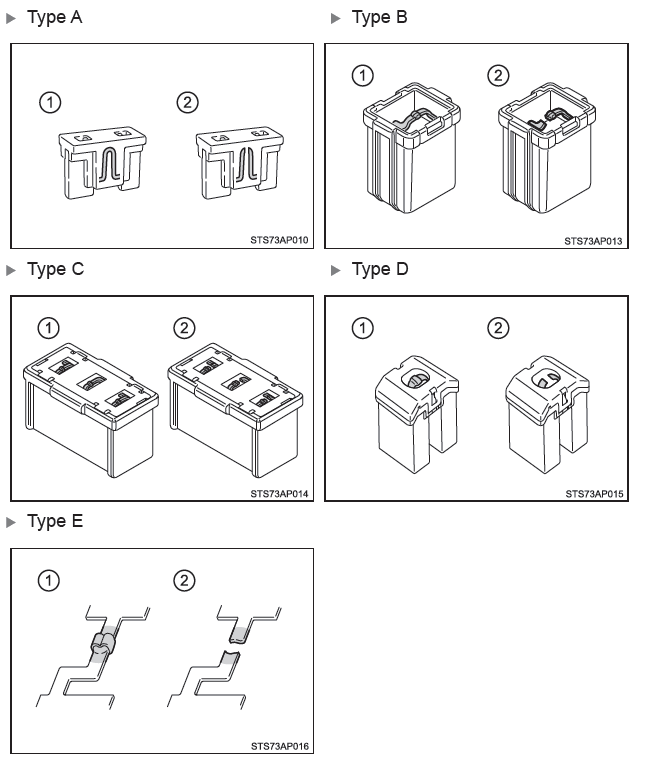

4. Vérifiez si le fusible est grillé.
Sauf Type E: Remplacez le fusible grillé par un neuf de même ampérage. L'ampérage est indiqué sur le couvercle de la boîte à fusibles.
Type E: Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.
■Après le remplacement d'un fusible
■En cas de surcharge électrique d'un circuit Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout dommage.
■Lorsque vous remplacez des ampoules Toyota vous recommande d'utiliser des produits d'origine Toyota conçus pour votre véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la surcharge, toute autre pièce que celles d'origine ou n'ayant pas été conçues pour ce véhicule risque d'être inutilisable.
■Pour prévenir tout risque de panne et d'incendie Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un incendie ou de vous blesser.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de fortune.
■Avant de remplacer les fusibles Faites élucider et éliminer dès que possible la cause de la surcharge électrique par un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.
