Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

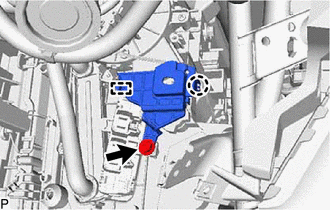

1. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE (fabrication VALEO)

(a) Reposer l'ensemble de chauffage rapide à l'aide des 2 vis, comme indiqué sur le schéma.

Poser dans ce sens

2. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE (fabrication DENSO)

(a) Engager le guide pour reposer l'ensemble de chauffage rapide comme indiqué sur le schéma.

Poser dans ce sens

3. REPOSER LE COUVERCLE DE CHAUFFAGE N° 2 (fabrication VALEO)

(a) Reposer le couvercle de chauffage n° 2 à l'aide de la vis.

(b) Brancher le connecteur.

(c) Engager l'attache.

4. REPOSER LE COUVERCLE DE CHAUFFAGE N° 2 (fabrication DENSO)

(a) Engager le guide et la griffre.

(b) Reposer le couvercle de chauffage n° 2 à l'aide de la vis.

(c) Brancher les 2 connecteurs.

(d) Engager l'attache.

5. REPOSER LA CONDUITE D'AIR N° 1

Cliquer ici

6. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

7. REPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

8. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici
