DEMONTAGE
PROCEDURE
1. DEPOSER LE DESSICCATEUR DE REFROIDISSEUR (fabrication VALEO)
(a) A l'aide d'une clé à douille T55 "TORX", déposer le capuchon du modulateur. |
|

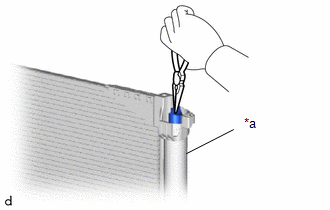

(b) A l'aide d'une pince à bec fin, déposer le dessiccateur de refroidisseur du modulateur. |
|
2. DEPOSER LE DESSICCATEUR DE REFROIDISSEUR (fabrication DENSO)
(a) A l'aide d'une clé à six pans rectiligne de 14 mm, retirer le bouchon du modulateur. |
|
(b) A l'aide d'une pince à bec fin, déposer le dessiccateur de refroidisseur du modulateur. |
|
