PIECES CONSTITUTIVES
SCHEMA
*A |
sans contacteur d'éclairage de seuil de compartiment moteur |
*B |
avec contacteur d'éclairage de seuil de compartiment moteur |
*1 |
SOUS-ENSEMBLE SUPERIEUR DE RENFORT DE PARE-CHOCS AVANT |
*2 |
ENSEMBLE DE VERROUILLAGE DE CAPOT |
*3 |
ENTREE D'EPURATEUR D'AIR N° 1 |
*4 |
DISPOSITIF DE RETENUE DE CALANDRE N° 1 |
*5 |
JOINT DE SUPPORT DE RADIATEUR N° 1 |
*6 |
GUIDE D'AIR DE RADIATEUR N° 2 |
*7 |
SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR |
*8 |
ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
*9 |
CAPUCHON D'ECROU DE VERROUILLAGE DE CAPOT |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
![]() |
Graisse MP |
- |
- |

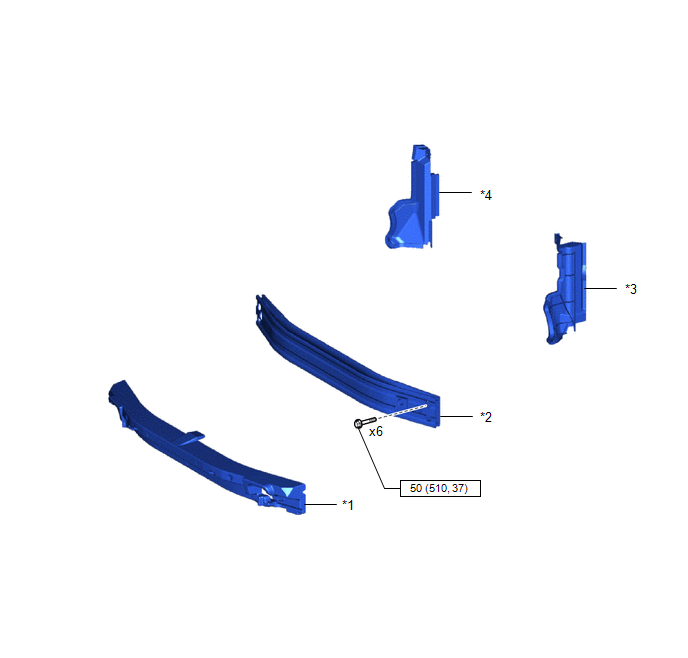

SCHEMA
*1 |
ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT |
*2 |
RENFORT DE PARE-CHOCS AVANT |
*3 |
GUIDE D'AIR DE RADIATEUR GAUCHE N° 1 |
*4 |
GUIDE D'AIR DE RADIATEUR N° 1 DROIT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
SCHEMA
*A |
fabrication VALEO |
- |
- |
*1 |
ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*2 |
DESSICCATEUR DE REFROIDISSEUR |
*3 |
TUYAU DE LIQUIDE REFRIGERANT DE REFROIDISSEUR A |
*4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE |
*5 |
JOINT TORIQUE |
*6 |
BOUCHON |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
![]() |
Huile pour compresseur VC 100YF ou produit équivalent |
- |
- |
SCHEMA
*A |
fabrication DENSO |
- |
- |
*1 |
ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*2 |
DESSICCATEUR DE REFROIDISSEUR |
*3 |
TUYAU DE LIQUIDE REFRIGERANT DE REFROIDISSEUR A |
*4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE |
*5 |
JOINT TORIQUE |
*6 |
BOUCHON |
*7 |
ATTACHE DE CANALISATION |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
![]() |
Huile pour compresseur ND-OIL 12 ou produit équivalent |
- |
- |
Toyota CH-R Revue Technique > Systeme De Controle D'angle Mort: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1
ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE
*2
ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT
*3
ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*4
...
Toyota CH-R Revue Technique > Systeme De Boite-pont A Variation Continue: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1
ECM
*2
ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)
*3
BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- RELAIS N° 1 EFI-MAIN
- FUSIBLE EFI-MAIN N° 1
...
