Toyota CH-R Revue Technique: Capteur De Temperature Ambiante

Toyota CH-R Revue Technique / Chauffage / Climatisation / Capteur De Temperature Ambiante

Pieces Constitutives

PIECES CONSTITUTIVES

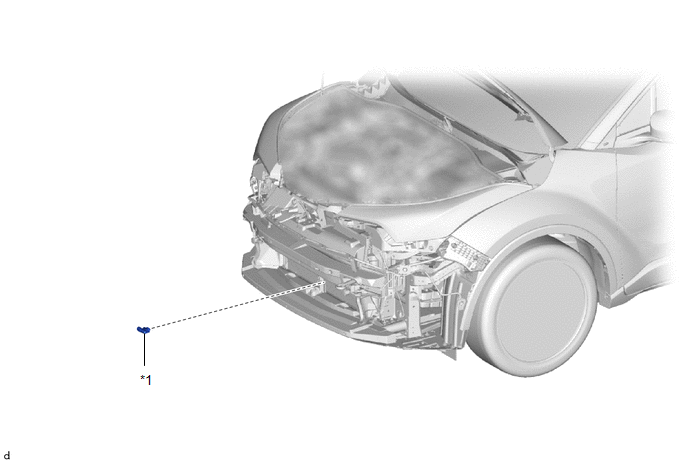

SCHEMA

ENSEMBLE DE THERMISTANCE

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

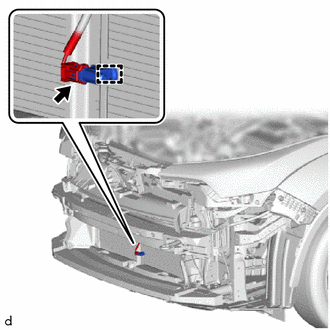

2. DEPOSER L'ENSEMBLE DE THERMISTANCE

(a) Débrancher le connecteur.

(b) Libérer l'attache pour déposer l'ensemble de thermistance.

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE THERMISTANCE

(a) Engager l'attache pour reposer l'ensemble de thermistance.

(b) Brancher le connecteur.

2. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE THERMISTANCE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	10°C (50°F)	3,00 à 3,73 kΩ
	15°C (59°F)	2,45 à 2,88 kΩ
	20°C (68°F)	1,95 à 2,30 kΩ
	25°C (77°F)	1,60 à 1,80 kΩ
	30°C (86°F)	1,28 à 1,47 kΩ
	35°C (95°F)	1,00 à 1,22 kΩ
	40°C (104°F)	0,80 à 1,00 kΩ
	45°C (113°F)	0,65 à 0,85 kΩ
	50°C (122°F)	0,50 à 0,70 kΩ
	55°C (131°F)	0,44 à 0,60 kΩ
	60°C (140°F)	0,36 à 0,50 kΩ

REMARQUE:

Tenir le capteur uniquement par son connecteur. Le fait de toucher la zone de détection peut modifier la valeur ohmique.
Lors des mesures, le capteur de température doit afficher la température ambiante.
Utiliser un thermomètre afin de détecter la température ambiante autour de la zone de pose de l'ensemble de thermistance.

CONSEIL:

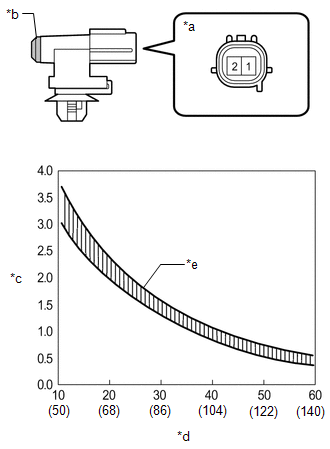

La résistance diminue à mesure que la température augmente (cf. graphique).

Si la condition spécifiée n'est pas remplie, remplacer l'ensemble de thermistance.

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de thermistance)
*b	Partie sensible
*c	Résistance (kΩ)
*d	Température (°C (°F))
*e	Plage admise
